0 引言
1 研究区概况
1.1 地质概况
1.2 煤层气储层特征
1.3 煤岩特征
1.4 岩石力学特征
2 大规模极限体积压裂技术思路
3 大规模极限体积压裂方案设计与参数优化
3.1 分段布簇与压裂规模协同优化
表1 模型基本参数设置 |
参数 | 参数值 | 参数 | 参数值 |
---|---|---|---|
垂深 | 1 830 m | 断裂韧性 | 0.13~0.32 MPa•m1/2 |
厚度 | 5.5 m | 最小水平主应力 | 40.4~44.6 MPa |
气藏压力 | 18.3 MPa | 水平两向应力差 | 5.5~6.7 MPa |
孔隙度 | 2.7% | 储隔层应力差 | 5~9 MPa |
渗透率 | 0.15×10−3 μm2 | 水平段长度 | 1 000 m |
弹性模量 | 8.2~14.2 GPa | 施工排量 | 18 m3/min |
泊松比 | 0.29~0.39 |
注:目标层位为8#煤层,压裂液类型为变黏滑溜水,支撑剂类型为组合粒径石英砂 |

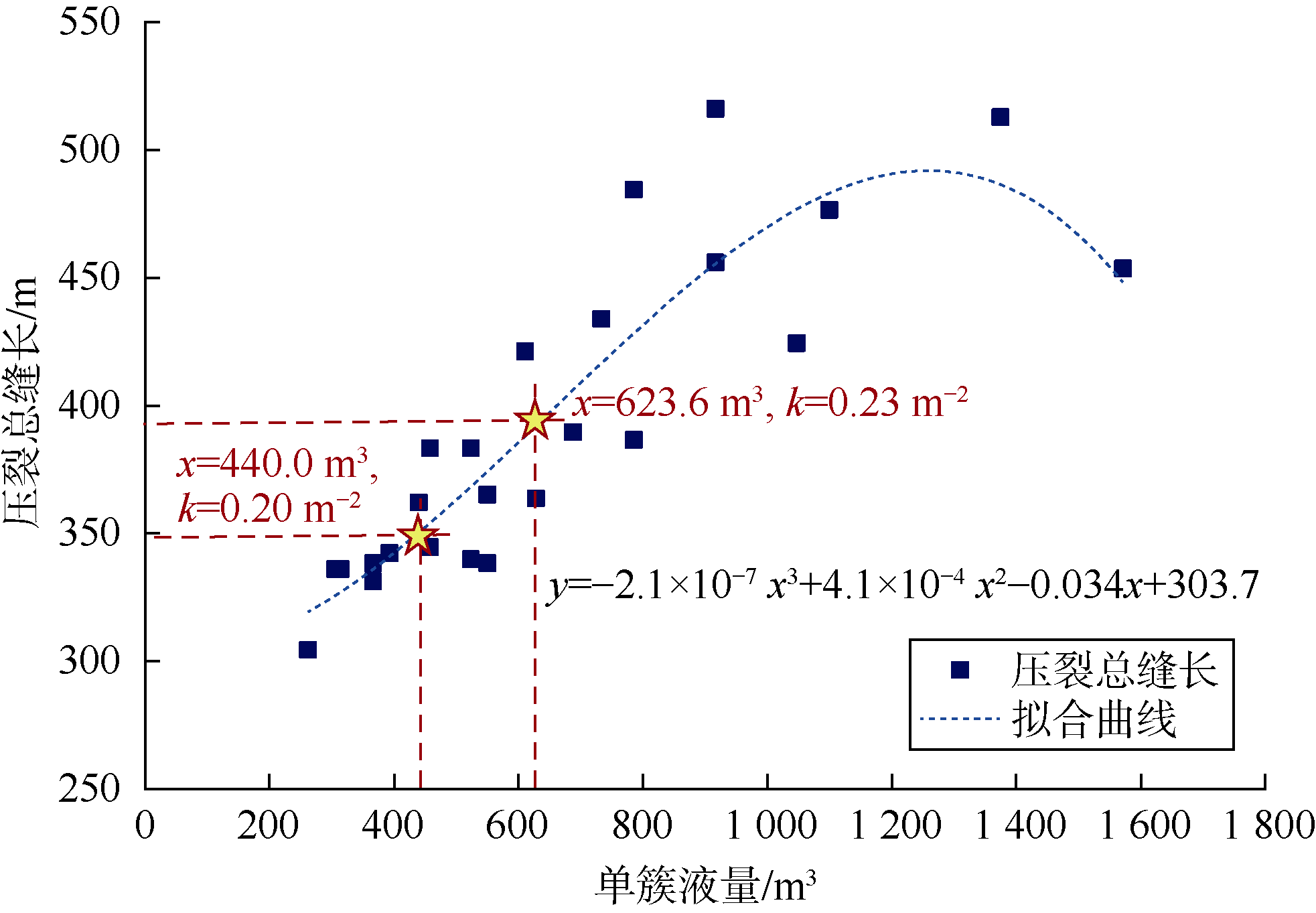

3.1.1 单簇压裂规模优化
表2 单簇压裂规模优化方案 |
方案 编号 | 段 数 | 单段 簇数 | 总簇 数 | 单段 液量/m3 | 单段 砂量/m3 | 单簇 液量/m3 | 单簇 砂量/m3 | 压裂总缝长/m |
---|---|---|---|---|---|---|---|---|
1 | 7 | 2 | 14 | 3 142.9 | 464.3 | 1 571.4 | 232.1 | 453.6 |
2 | 7 | 3 | 21 | 3 142.9 | 464.3 | 1 047.6 | 154.8 | 424.4 |
3 | 7 | 4 | 28 | 3 142.9 | 464.3 | 785.7 | 116.1 | 386.5 |
4 | 7 | 5 | 35 | 3 142.9 | 464.3 | 628.6 | 92.9 | 363.5 |
5 | 7 | 6 | 42 | 3 142.9 | 464.3 | 523.8 | 77.4 | 339.8 |
6 | 8 | 2 | 16 | 2 750.0 | 406.3 | 1 375.0 | 203.1 | 512.9 |
7 | 8 | 3 | 24 | 2 750.0 | 406.3 | 916.7 | 135.4 | 456.0 |
8 | 8 | 4 | 32 | 2 750.0 | 406.3 | 687.5 | 101.6 | 389.6 |
9 | 8 | 5 | 40 | 2 750.0 | 406.3 | 550.0 | 81.3 | 338.3 |
10 | 8 | 6 | 48 | 2 750.0 | 406.3 | 458.3 | 67.7 | 344.6 |
11 | 10 | 2 | 20 | 2 200.0 | 325.0 | 1 100.0 | 162.5 | 476.5 |
12 | 10 | 3 | 30 | 2 200.0 | 325.0 | 733.3 | 108.3 | 433.9 |
13 | 10 | 4 | 40 | 2 200.0 | 325.0 | 550.0 | 81.3 | 365.1 |
14 | 10 | 5 | 50 | 2 200.0 | 325.0 | 440.0 | 65.0 | 362.0 |
15 | 10 | 6 | 60 | 2 200.0 | 325.0 | 366.7 | 54.2 | 331.2 |
16 | 12 | 2 | 24 | 1 833.3 | 270.8 | 916.7 | 135.4 | 516.0 |
17 | 12 | 3 | 36 | 1 833.3 | 270.8 | 611.1 | 90.3 | 421.2 |
18 | 12 | 4 | 48 | 1 833.3 | 270.8 | 458.3 | 67.7 | 383.3 |
19 | 12 | 5 | 60 | 1 833.3 | 270.8 | 366.7 | 54.2 | 338.3 |
20 | 12 | 6 | 72 | 1 833.3 | 270.8 | 305.6 | 45.1 | 335.9 |
21 | 14 | 2 | 28 | 1 571.4 | 232.1 | 785.7 | 116.1 | 484.4 |
22 | 14 | 3 | 42 | 1 571.4 | 232.1 | 523.8 | 77.4 | 383.3 |
23 | 14 | 4 | 56 | 1 571.4 | 232.1 | 392.9 | 58.0 | 342.2 |
24 | 14 | 5 | 70 | 1 571.4 | 232.1 | 314.3 | 46.4 | 335.9 |
25 | 14 | 6 | 84 | 1 571.4 | 232.1 | 261.9 | 38.7 | 304.3 |

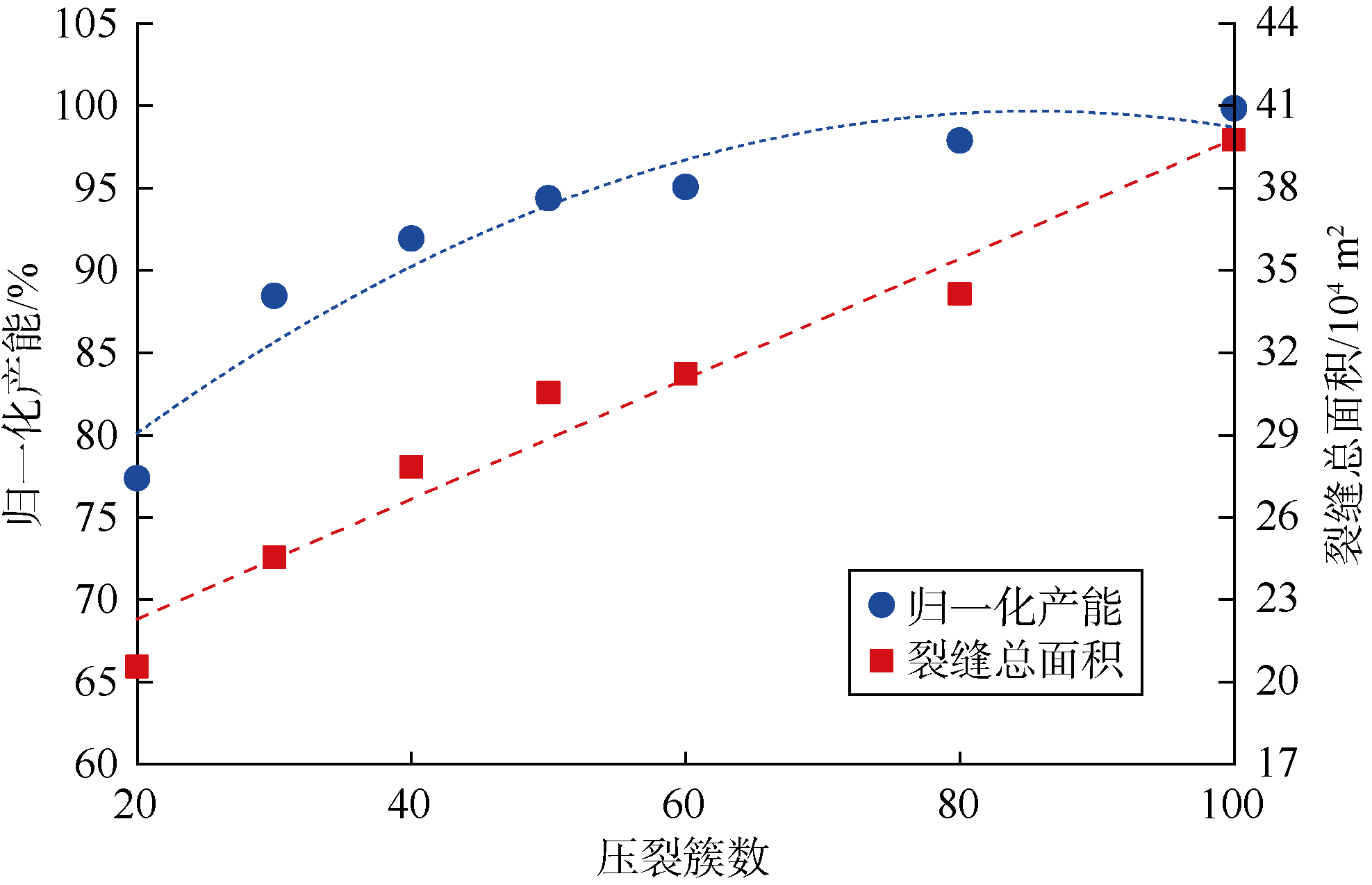

3.1.2 压裂簇数优化
表3 压裂簇数优化方案 |
方案 编号 | 段 数 | 单段 簇数 | 总簇 数 | 单段液量/ m3 | 单段砂量/ m3 | 总液量/ m3 | 总砂量/ m3 |
---|---|---|---|---|---|---|---|
1 | 10 | 10 | 100 | 4 400 | 650 | 44 000 | 6 500 |
2 | 10 | 8 | 80 | 3 520 | 520 | 35 200 | 5 200 |
3 | 10 | 6 | 60 | 2 640 | 390 | 26 400 | 3 900 |
4 | 10 | 5 | 50 | 2 200 | 325 | 22 000 | 3 250 |
5 | 10 | 4 | 40 | 1 760 | 260 | 17 600 | 2 600 |
6 | 10 | 3 | 30 | 1 320 | 195 | 13 200 | 1 950 |
7 | 10 | 2 | 20 | 880 | 130 | 8 800 | 1 300 |

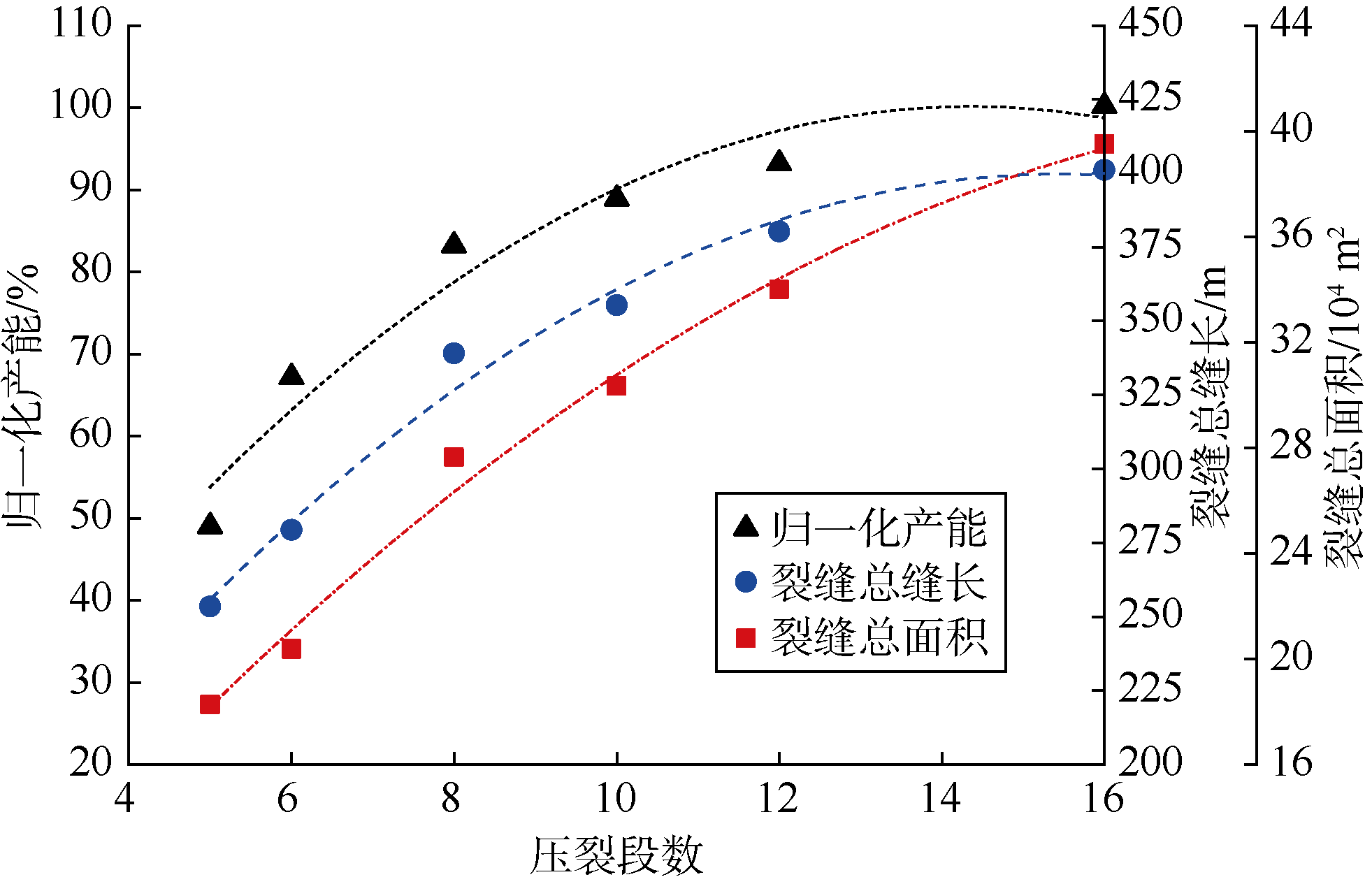

3.1.3 段数优化
表4 压裂段数优化方案 |
方案 编号 | 段 数 | 单段 簇数 | 总簇 数 | 单段液量/ m3 | 单段砂量/ m3 | 总液量/ m3 | 总砂量/ m3 |
---|---|---|---|---|---|---|---|
1 | 16 | 3 | 48 | 1 375.0 | 203.1 | 22 000 | 3 250 |
2 | 12 | 4 | 48 | 1 833.3 | 270.8 | 22 000 | 3 250 |
3 | 10 | 5 | 50 | 2 200.0 | 325.0 | 22 000 | 3 250 |
4 | 8 | 6 | 48 | 2 750.0 | 406.3 | 22 000 | 3 250 |
5 | 6 | 8 | 48 | 3 666.7 | 541.7 | 22 000 | 3 250 |
6 | 5 | 10 | 50 | 4 400.0 | 650.0 | 22 000 | 3 250 |
3.2 压裂液体系优选

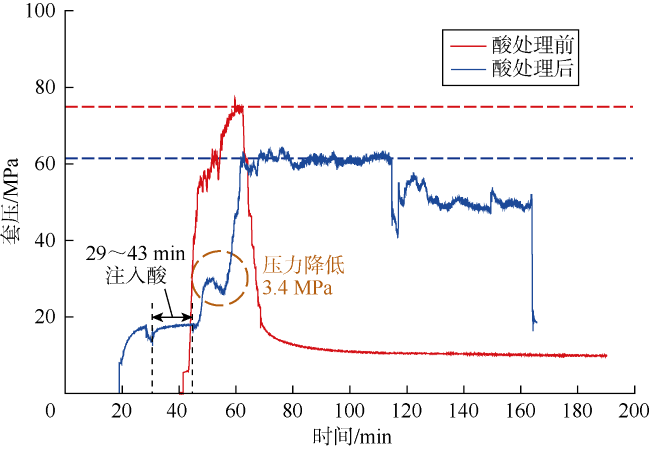

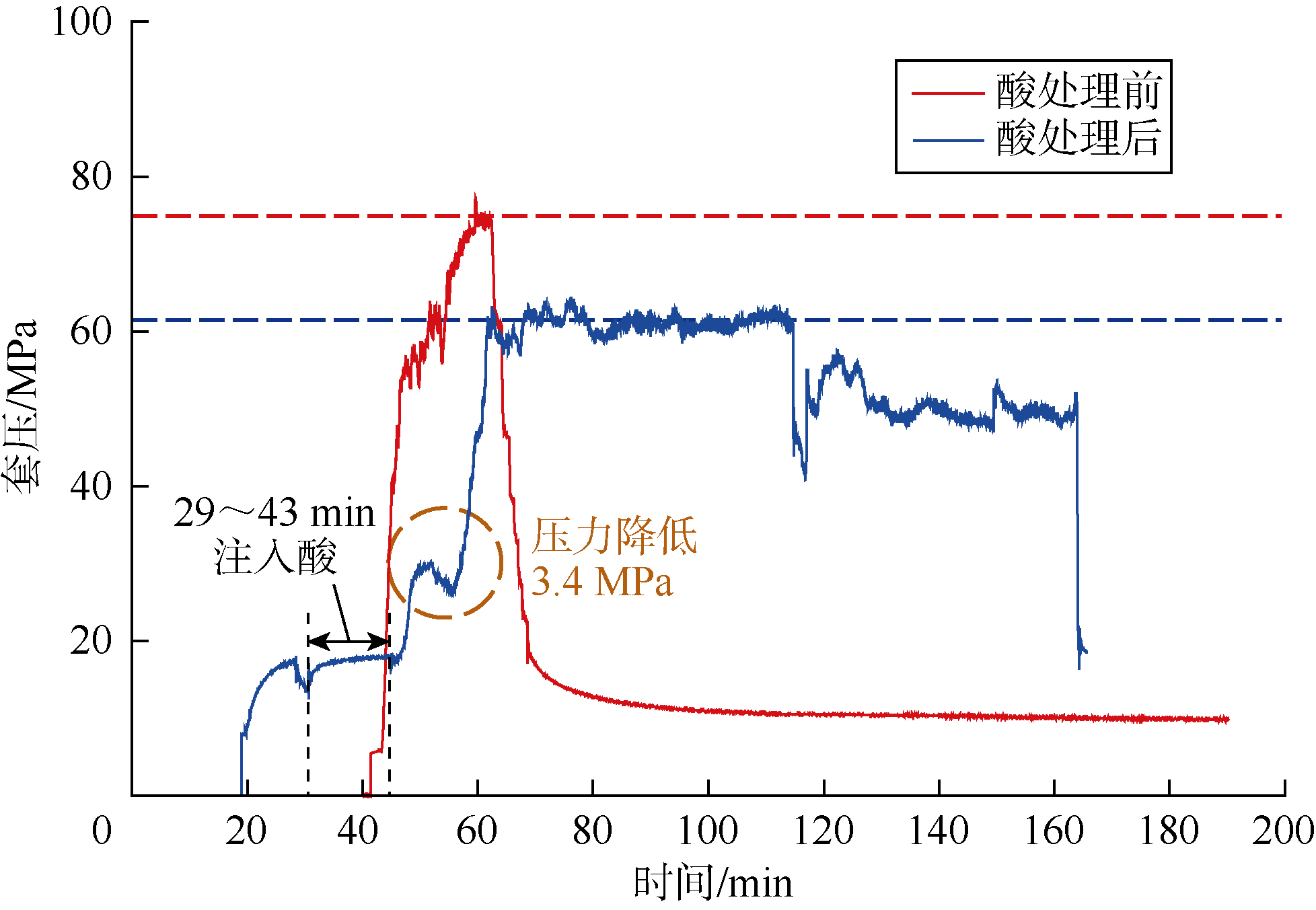

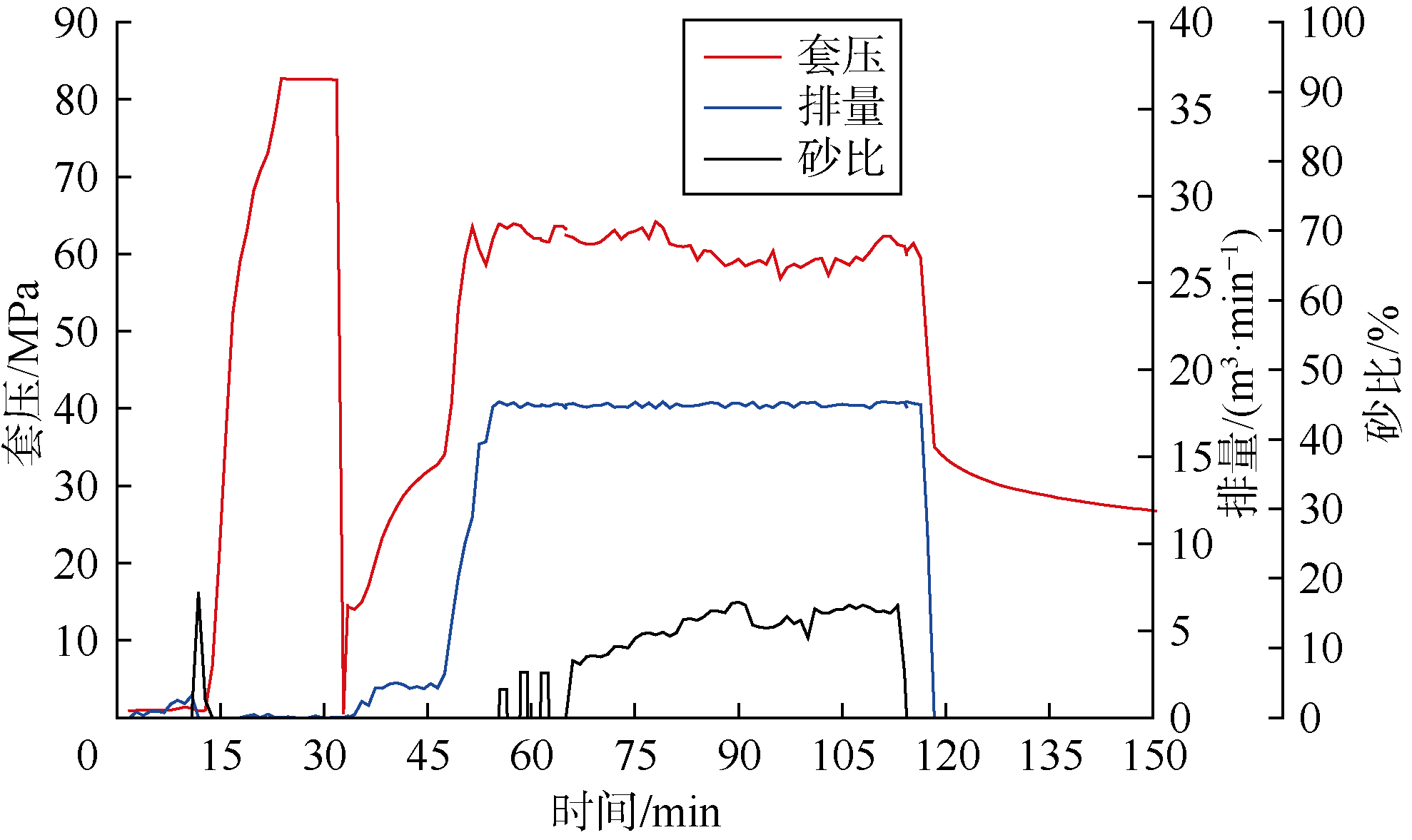

3.3 前置酸液预处理

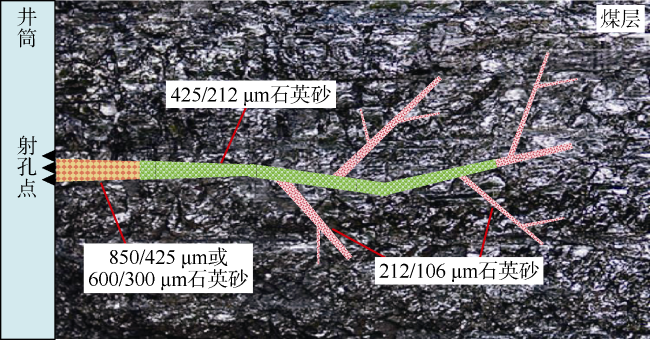

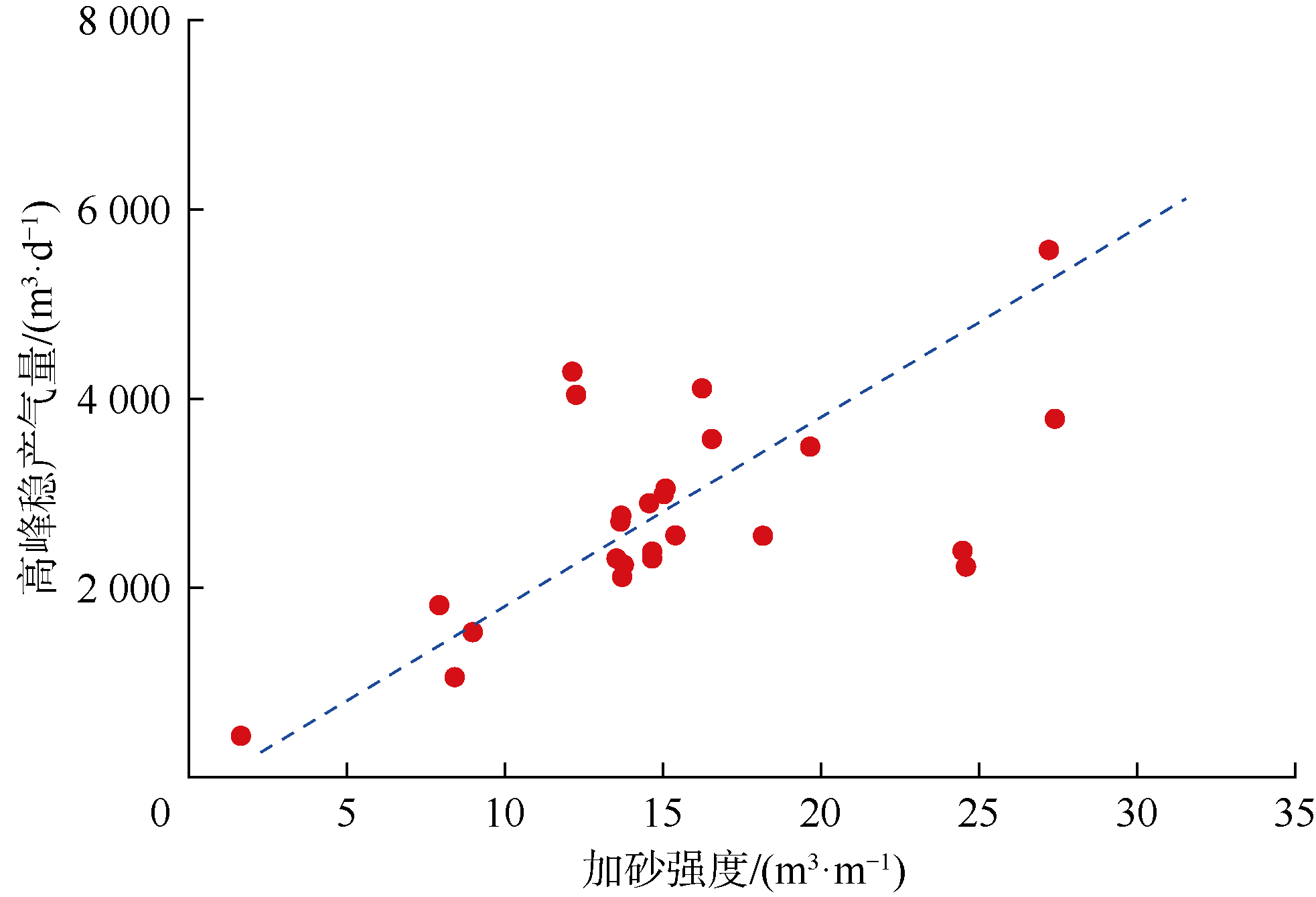

3.4 支撑剂体系优选
表5 不同粒径支撑剂占比优化方案与结果 |
方案 编号 | 212/106 μm 支撑剂 占比/% | 425/212 μm 支撑剂 占比/% | 850/425 μm 或600/300 μm 支撑剂占比/% | 归一化裂 缝总支撑 面积/% | 平均导 流能力/ (10−3 μm2·m) | 归一化 产能/ % |
---|---|---|---|---|---|---|
1 | 30 | 50 | 20 | 100.0 | 644.8 | 100.0 |
2 | 30 | 60 | 10 | 114.2 | 440.5 | 101.5 |
3 | 40 | 40 | 20 | 119.8 | 513.8 | 103.7 |
4 | 40 | 50 | 10 | 129.4 | 366.0 | 109.9 |
5 | 50 | 30 | 20 | 123.9 | 388.8 | 104.7 |
6 | 50 | 40 | 10 | 124.9 | 358.4 | 107.5 |
7 | 60 | 30 | 10 | 118.1 | 328.2 | 104.5 |
注:归一化裂缝总支撑面积为某方案裂缝总支撑面积与方案1裂缝总支撑面积的比值 |
