0 引言

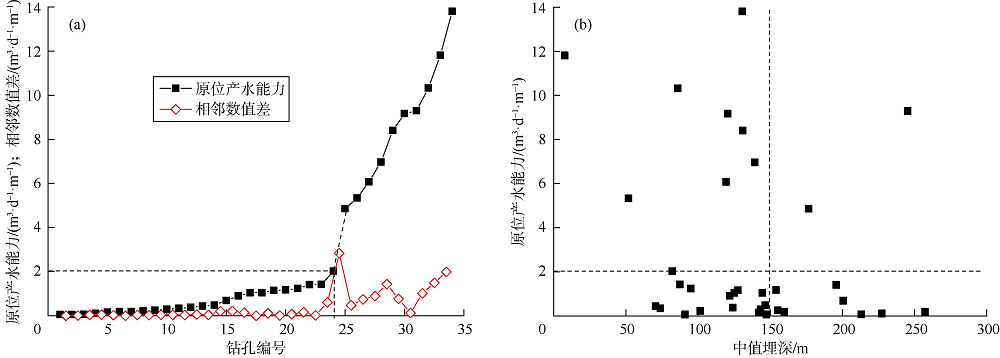

1 原理与方法

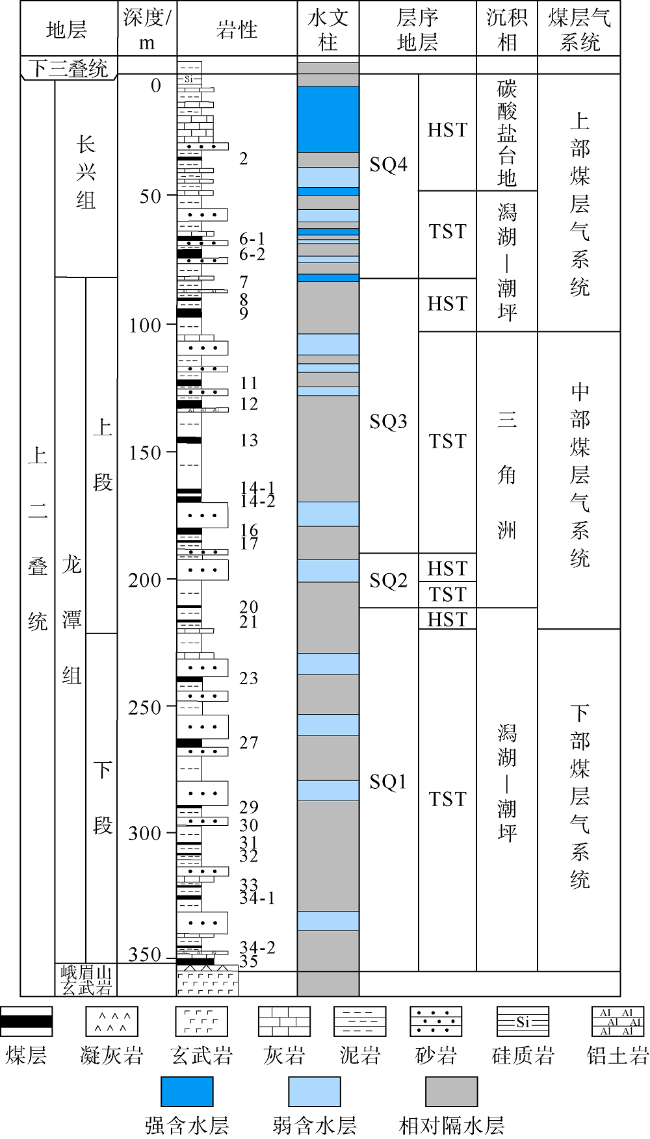

2 关键参数
表1 织金区块典型煤层气井概况 |
井号 | 压裂排采层位 | 产层组几何参数/m | 平均日产量/m3 | 峰值产气量/ (m3•d-1) | |||
---|---|---|---|---|---|---|---|
埋深 | 最大跨度 | 产层厚度 | 产水量 | 产气量 | |||
Z-1 | 9,10,23—24 | 214~376 | 162 | 14.1 | 3.81 | 305 | 428 |
Z-2-1 | 20,23,炭质泥岩层 | 407~432 | 25 | 3.2 | 0.56 | 1 650 | 2 772 |
Z-2-2 | 6-1,7,8,10,12,14,17 | 240~389 | 149 | 6.8 | 3.51 | 387 | 770 |
Z-3 | 14,16 | 697~737 | 40 | 4.7 | 0.80 | 817 | 1 137 |
Z-4 | 6,7,17,20,23,27,30 | 283~531 | 248 | 11.7 | 1.98 | 798 | 2 465 |
Z-5 | 16—17,20,23,27 | 355~426 | 71 | 7.6 | 0.85 | 1 433 | 2 806 |
Z-S1 | 8—10,14—17,19—23,26—27 | 270~453 | 183 | 18.4 | 23.08 | 5 | 68 |
注:Z-2-1代表Z-2井第1生产试验阶段(0~263 d),Z-2-2代表Z-2井第2生产试验阶段(266~814 d);排采层位数字代表煤层编号 |

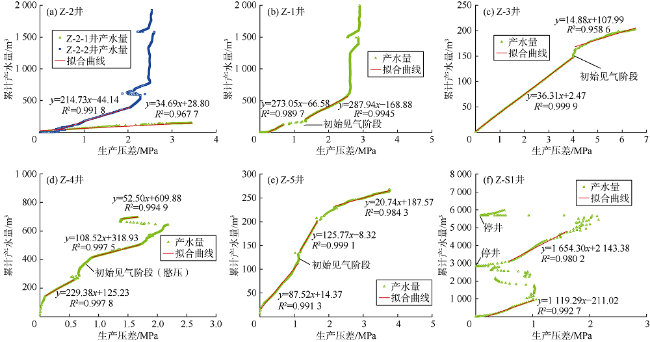

3 生产特征曲线

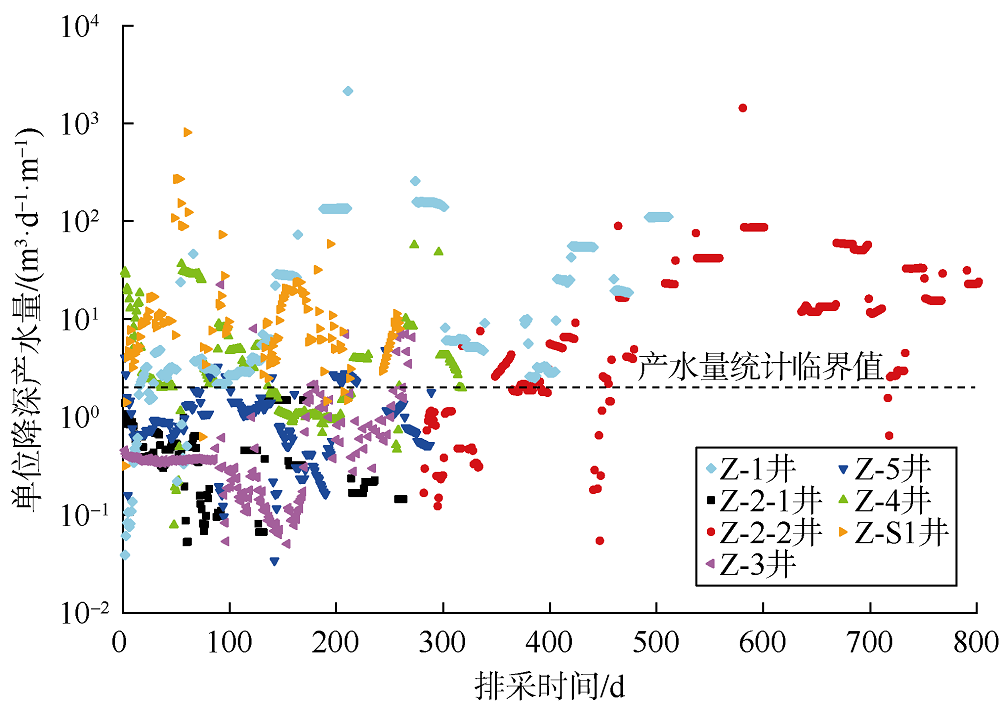

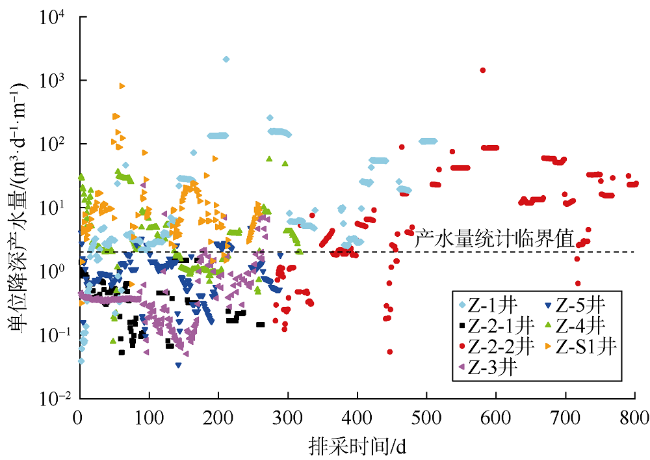

3.1 单位降深产水量随时间变化曲线

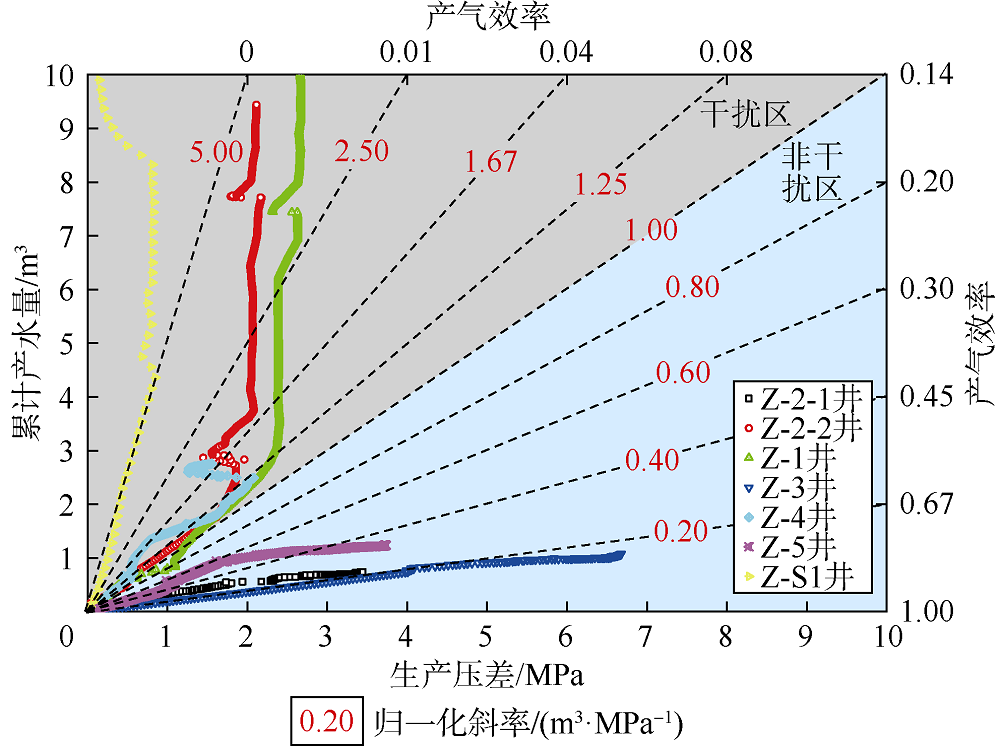

3.2 生产指示曲线

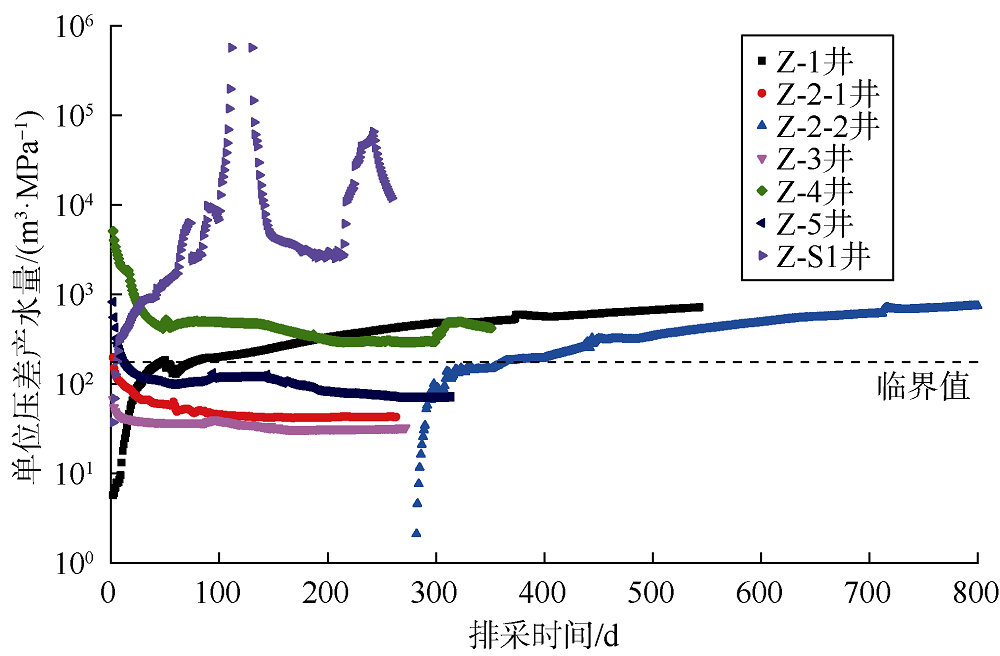

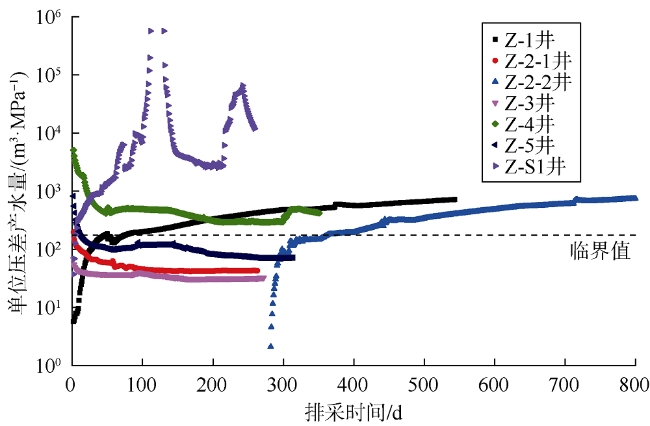

3.3 单位压差产水量随时间变化曲线

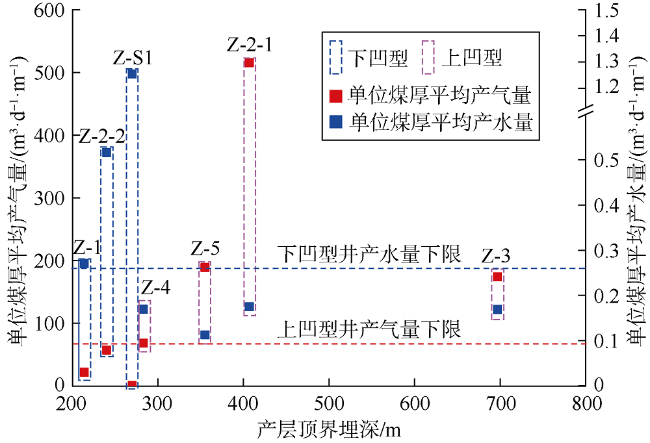

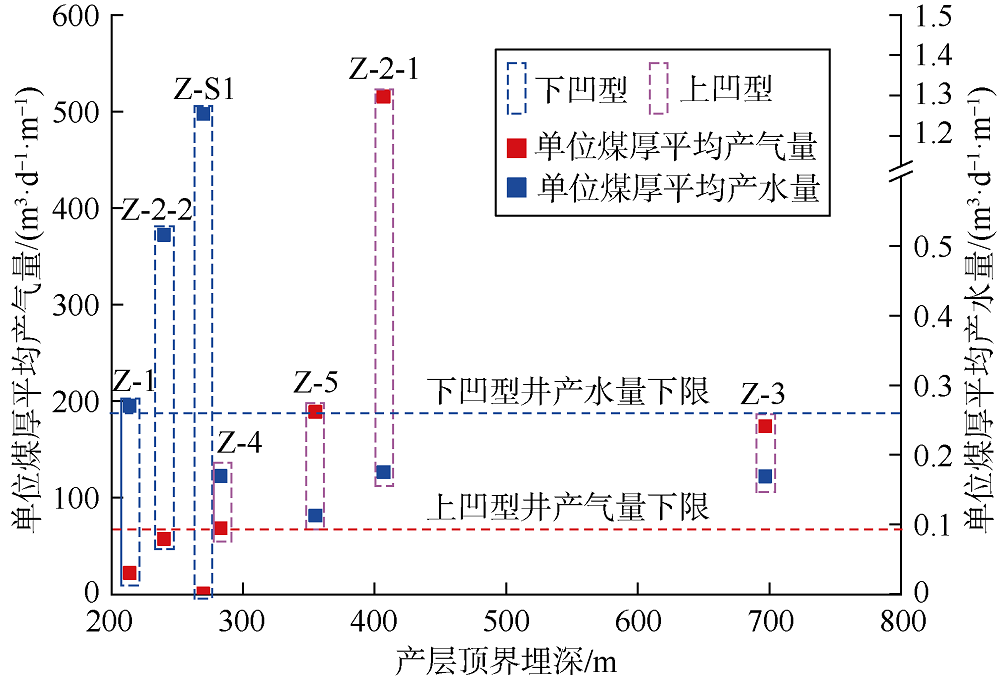

3.4 生产特征曲线组分类
4 合采干扰判识方法
表2 煤层气合采干扰判识方法与临界指标 |
类型 | qw/(m3· d-1·m-1) | 生产指示曲线 | 单位压差产水量 随时间变化曲线 | ||
---|---|---|---|---|---|
形态 | k0/(m3· MPa-1) | 形态 | J/(m3· MPa-1) | ||
非干扰井 | ≤2 | ![]() | ≤200 | ![]() | ≤200 |
干扰井 | >2 | ![]() | >200 | ![]() | >200 |

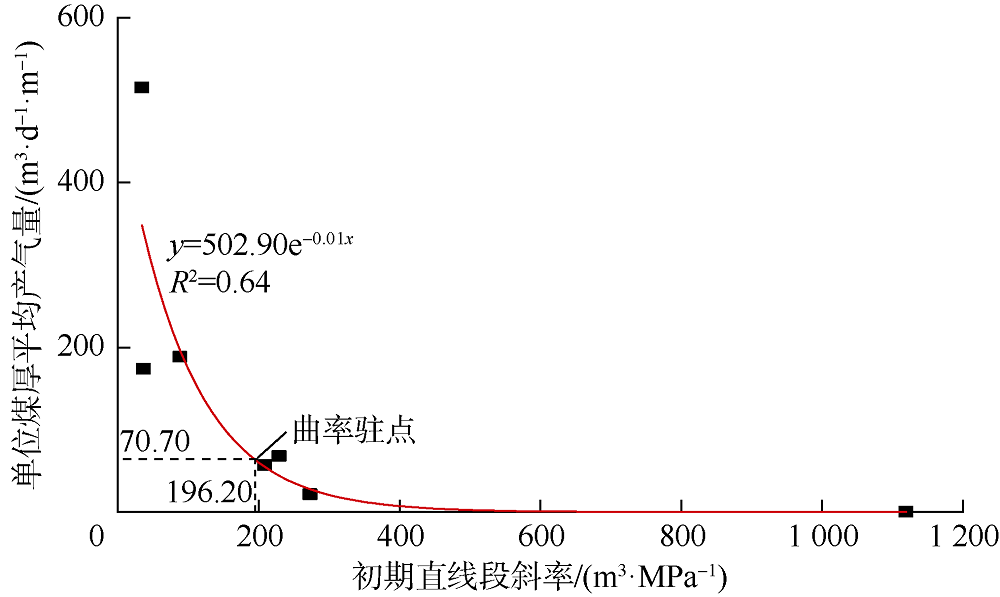

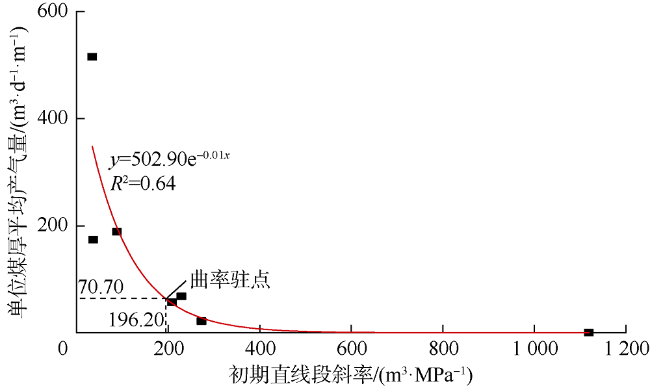

表3 不同斜率对应的产气效率 |
归一化斜率/ (m3·MPa-1) | 实际斜率/ (m3·MPa-1) | 单位煤厚产气量 预测值/(m3·d-1·m-1) | 产气 效率 |
---|---|---|---|
0 | 0 | 502.90 | 1.00 |
0.20 | 40.00 | 337.10 | 0.67 |
0.40 | 80.00 | 225.97 | 0.45 |
0.60 | 120.00 | 151.47 | 0.30 |
0.80 | 160.00 | 101.53 | 0.20 |
1.00 | 200.00 | 68.06 | 0.14 |
1.25 | 250.00 | 41.28 | 0.08 |
1.67 | 334.00 | 17.82 | 0.04 |
2.50 | 500.00 | 3.39 | 0.01 |
5.00 | 1 000.00 | 0.02 | 0 |
