0 引言
1 驱替实验
1.1 实验材料
表1 复配地层原油及注入气组成表 |
| 组分 | 地层原油组分 物质的量分数/% | 注入气组分 物质的量分数/% |
|---|---|---|
| CO2 | 1.16 | 4.24 |
| N2 | 0.40 | 0.35 |
| C1 | 25.44 | 71.15 |
| C2 | 8.57 | 12.42 |
| C3 | 8.94 | 4.49 |
| iC4 | 2.62 | 0.89 |
| nC4 | 4.65 | 0.92 |
| iC5 | 1.85 | 2.07 |
| nC5 | 4.28 | 3.42 |
| C6 | 6.99 | 0.05 |
| C7+ | 35.10 |
表2 注气膨胀实验结果表 |
| 注气量/% | 气油比/(m3·m-3) | 饱和压力/MPa | 体积系数 | 膨胀系数 | 密度/(g·cm-3) | 黏度/(mPa·s) |
|---|---|---|---|---|---|---|
| 0 | 99.29 | 19.27 | 1.238 1 | 1.000 0 | 0.806 4 | 3.686 7 |
| 4.19 | 112.60 | 20.65 | 1.306 5 | 1.023 9 | 0.805 1 | 3.596 2 |
| 11.27 | 133.01 | 22.94 | 1.427 5 | 1.056 0 | 0.803 0 | 3.515 5 |
| 18.11 | 156.03 | 26.09 | 1.516 9 | 1.123 6 | 0.800 4 | 3.459 3 |
| 28.99 | 201.93 | 30.97 | 1.623 1 | 1.184 2 | 0.796 1 | 3.353 7 |
| 38.06 | 252.51 | 36.16 | 1.839 7 | 1.277 9 | 0.790 5 | 3.208 8 |
注:注气量为注入气物质的量与地层原油物质的量之比 |
表3 实验岩心参数表 |
| 位置 | 岩心编号 | 长度/cm | 直径/cm | 孔隙度/% | 渗透率/10-3 μm2 |
|---|---|---|---|---|---|
| 低 部 位 | 1(出口端) | 6.944 | 3.836 | 22.41 | 4.30 |
| 2 | 6.411 | 3.805 | 20.12 | 4.25 | |
| 3 | 6.375 | 3.806 | 20.72 | 4.47 | |
| 4 | 7.011 | 3.833 | 20.95 | 3.98 | |
| 5 | 6.400 | 3.808 | 22.29 | 4.69 | |
| 6 | 6.356 | 3.793 | 23.66 | 3.08 | |
| 7(入口端) | 6.273 | 3.795 | 21.81 | 6.69 | |
| 高 部 位 | 8(出口端) | 6.378 | 3.813 | 23.77 | 24.61 |
| 9 | 5.812 | 3.814 | 24.56 | 26.20 | |
| 10 | 6.551 | 3.805 | 22.92 | 31.86 | |
| 11 | 5.251 | 3.816 | 27.45 | 15.39 | |
| 12 | 6.330 | 3.815 | 24.15 | 39.73 | |
| 13 | 6.298 | 3.796 | 23.83 | 13.43 | |
| 14(入口端) | 6.449 | 3.809 | 24.37 | 79.97 |
1.2 实验装置及流程

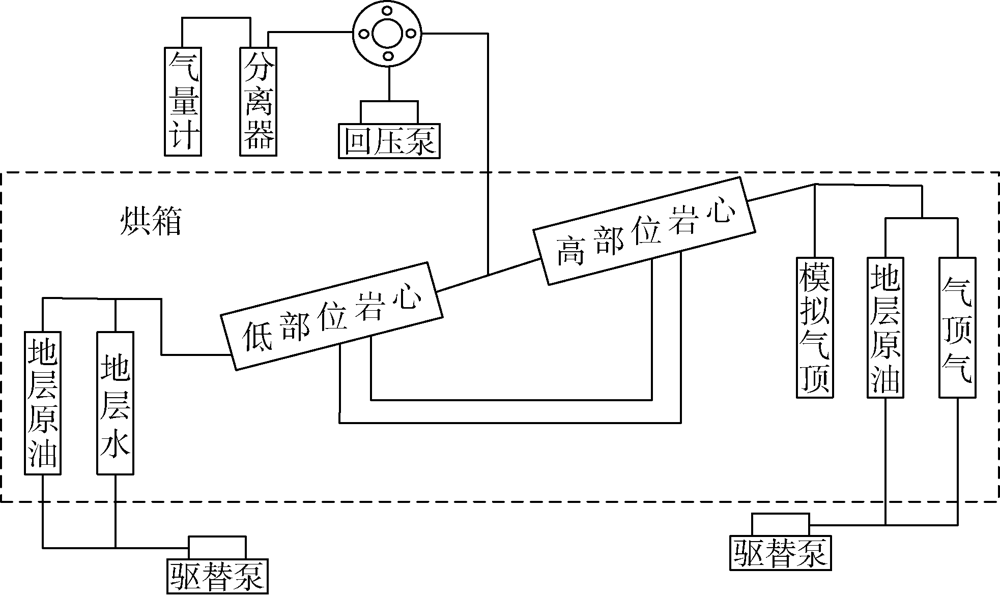

图1 长岩心驱替实验装置图 |
1.3 实验方案及步骤
表4 长岩心物理模拟实验方案 |
| 水驱油实验 | 气水协同驱油实验 | |||||
|---|---|---|---|---|---|---|
| 实验 方案 | 注水时机/ MPa | 注水速度/ (mL·min-1) | 实验 方案 | 注入时机/ MPa | 注水速度/ (mL·min-1) | 注气速度/ (mL·min-1) |
| 方案1 | 33.21 | 0.125 0 | 方案5 | 33.21 | 0.125 0 | 0.125 0 |
| 方案2 | 28.00 | 0.125 0 | 方案6 | 28.00 | 0.125 0 | 0.125 0 |
| 方案3 | 15.00 | 0.125 0 | 方案7 | 15.00 | 0.125 0 | 0.125 0 |
| 方案4 | 28.00 | 0.062 5 | 方案8 | 28.00 | 0.062 5 | 0.062 5 |
2 实验结果对比分析
2.1 边部水驱注入时机与注入速度对驱油效率的影响

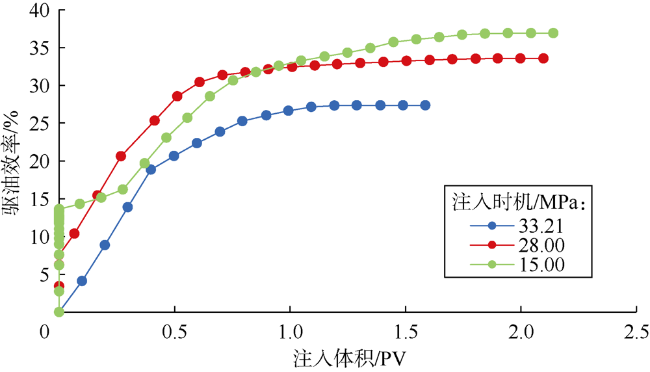

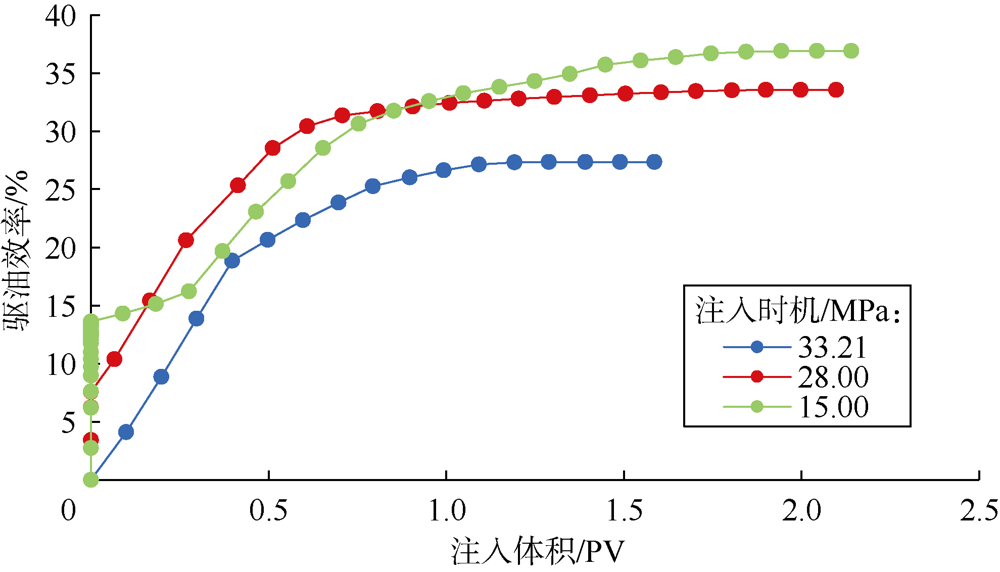

图2 水驱油实验不同注入时机驱油效率对比图 |
图3 水驱油实验不同注入时机不同部位驱油效率对比图 |

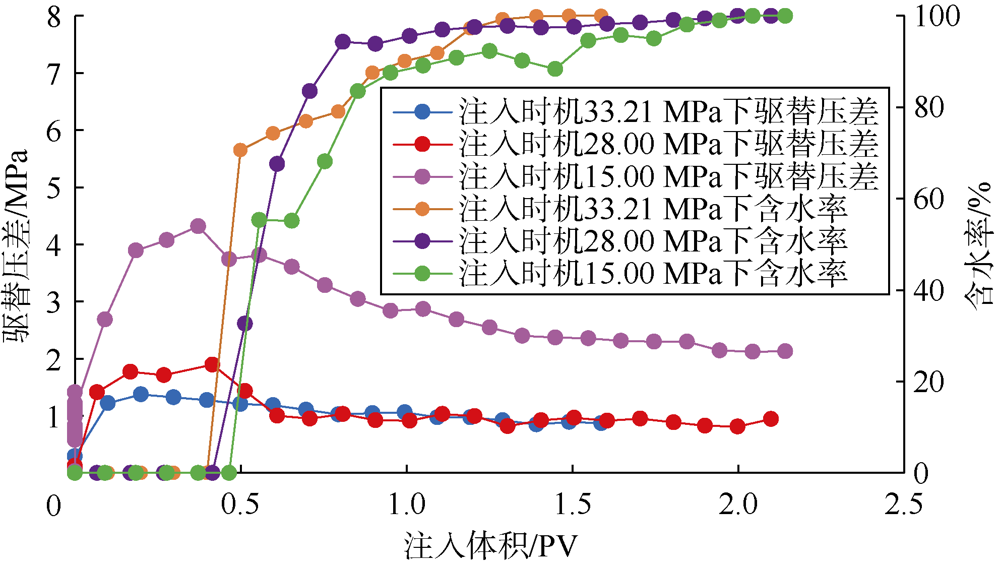

图4 水驱油实验不同注入时机注入体积与驱替压差和含水率关系图 |

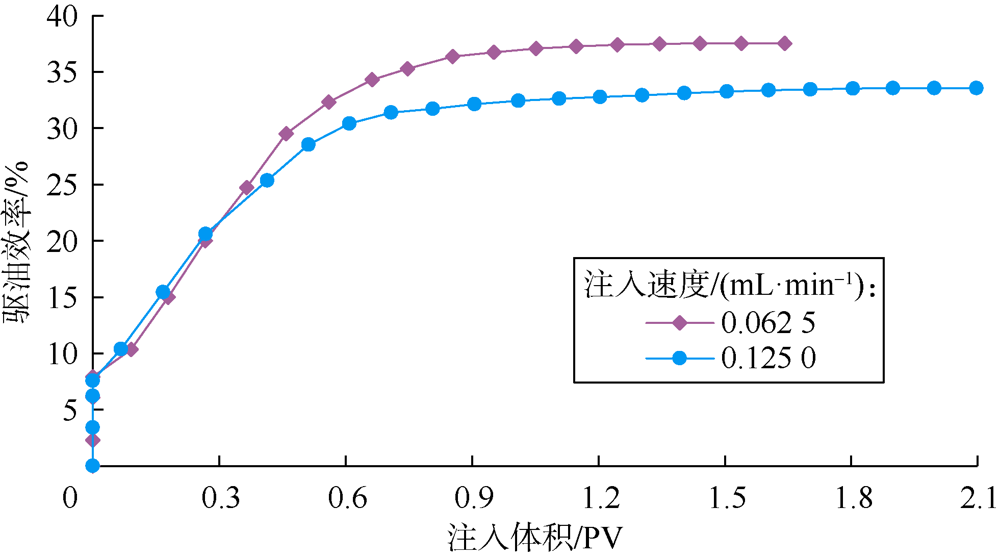

图5 水驱油实验不同注入速度驱油效率对比图 |

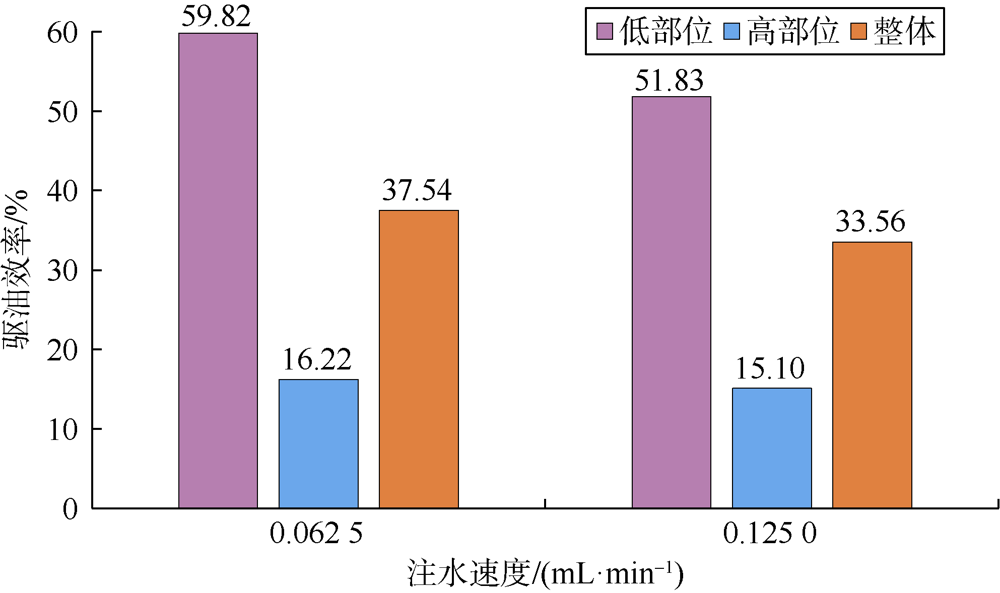

图6 水驱油实验不同注入速度不同部位驱油效率对比图 |

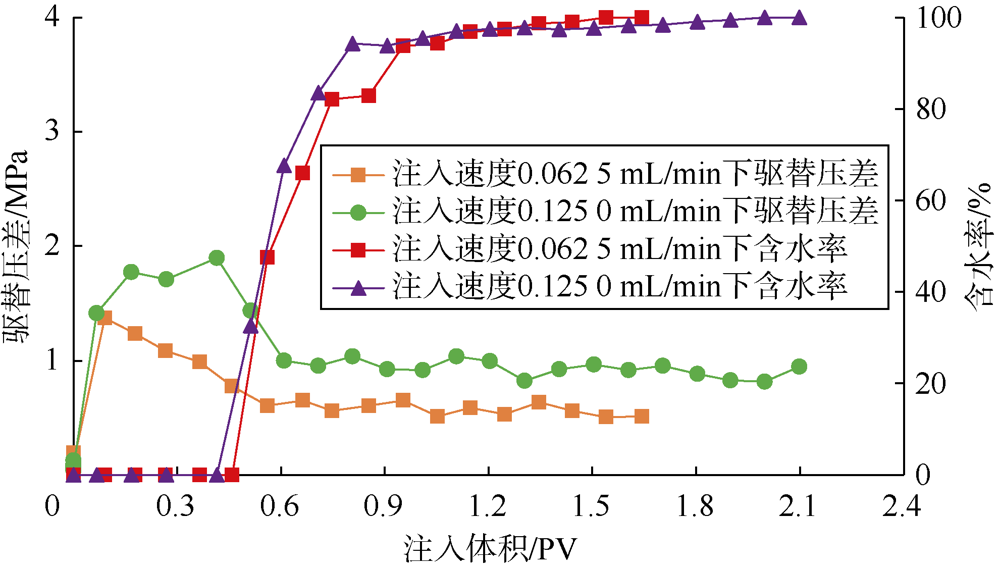

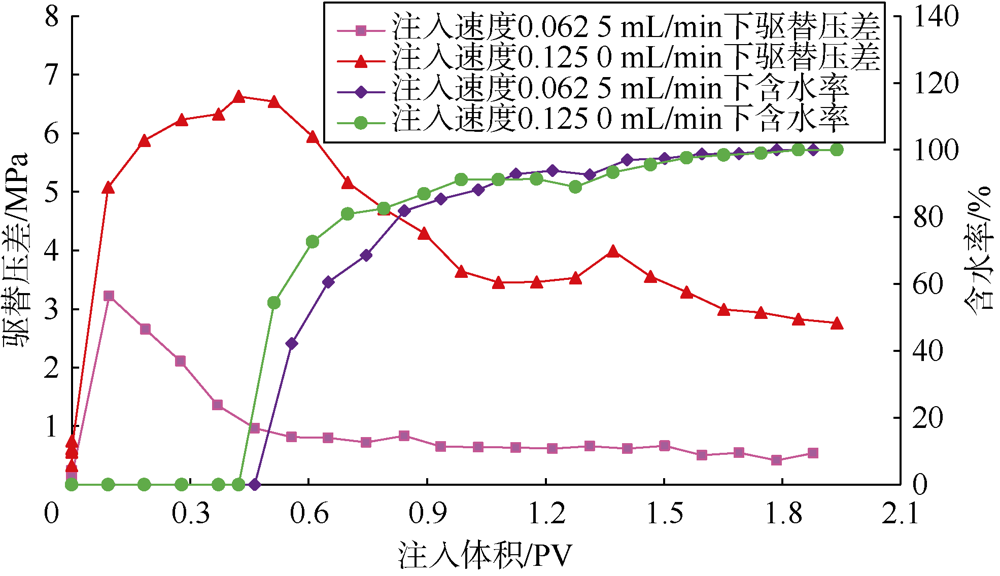

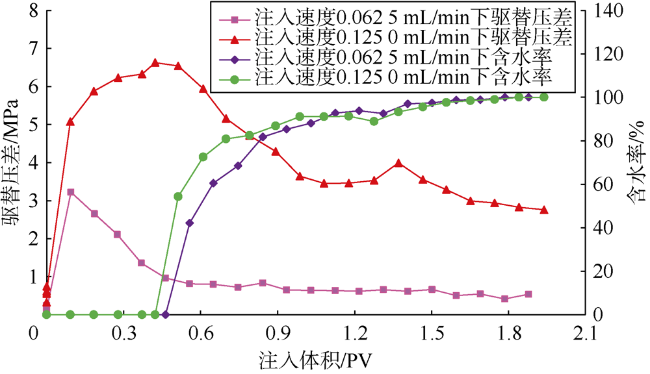

图7 水驱油实验不同注入速度注入体积与驱替压差和含水率关系图 |
2.2 气水协同驱注入时机与注入速度对驱油效率的影响

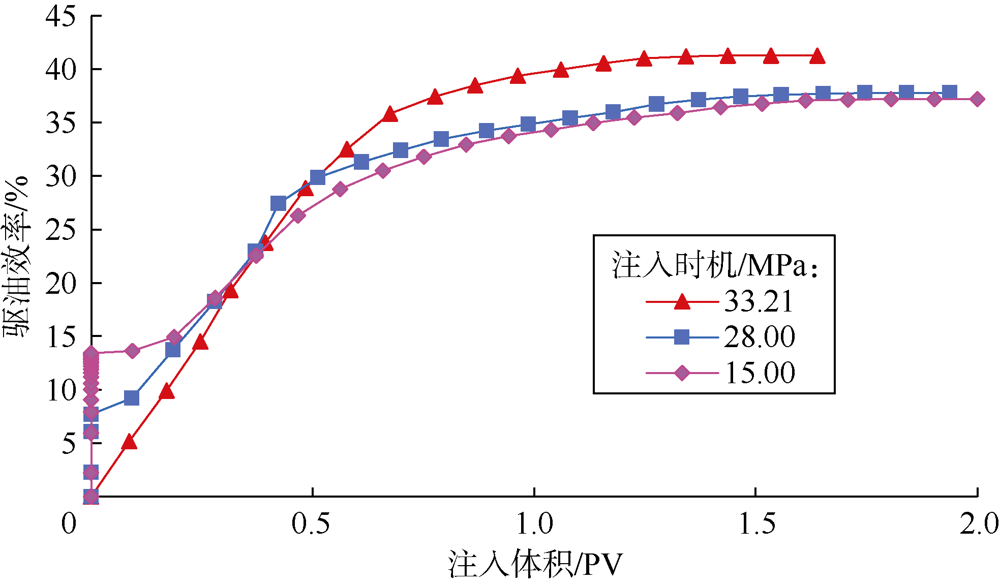

图8 气水协同驱油实验不同注入时机下驱油效率对比图 |

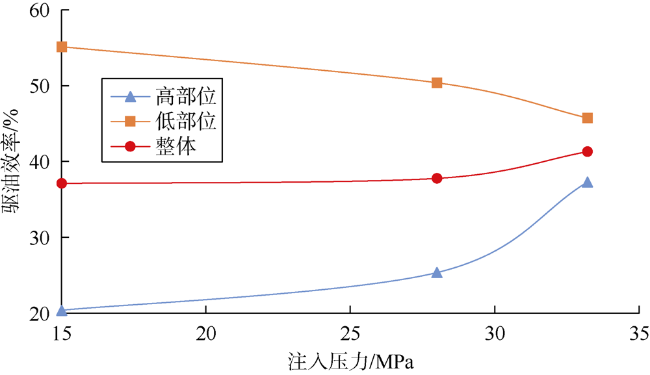

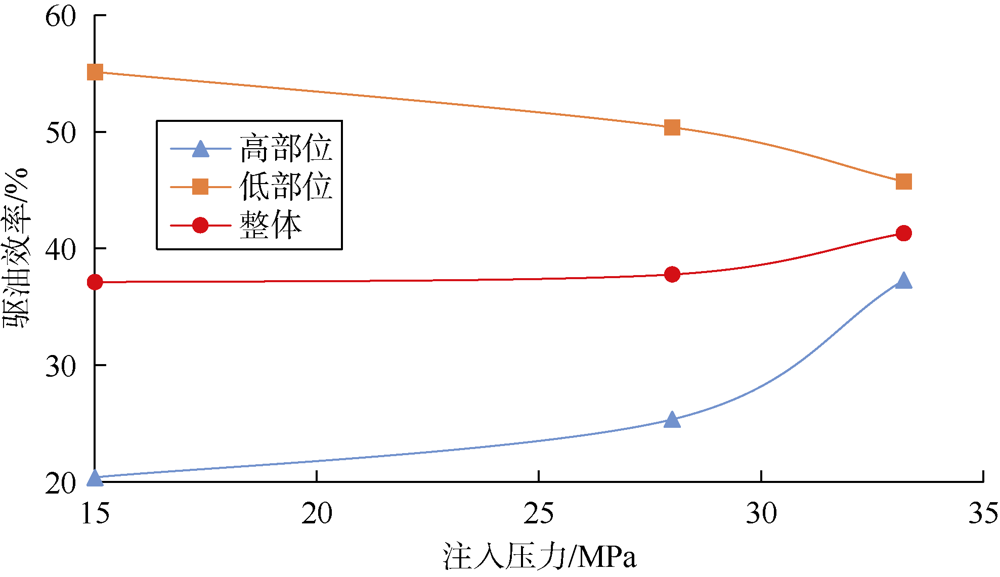

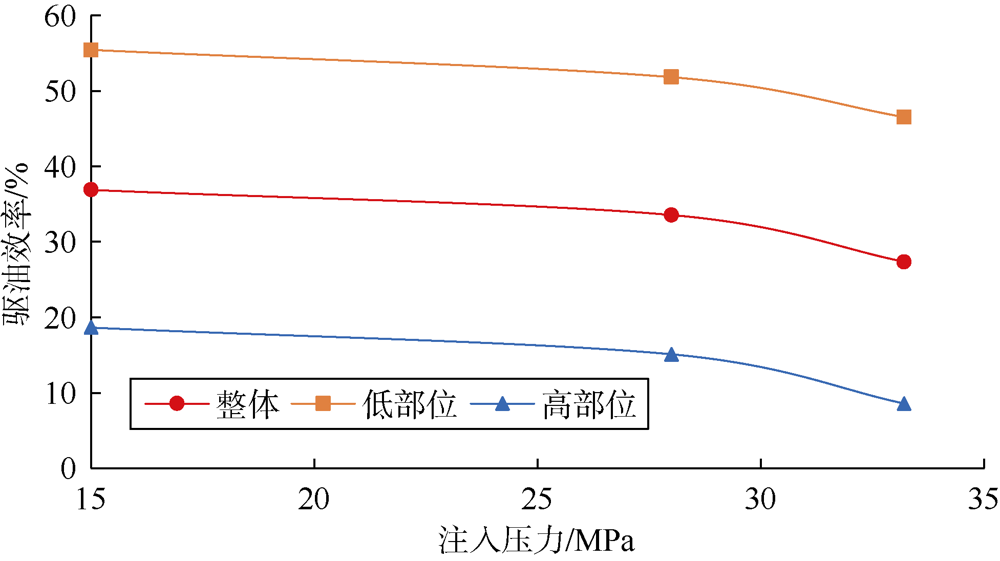

图9 气水协同驱油实验不同注入时机不同部位驱油效率对比图 |

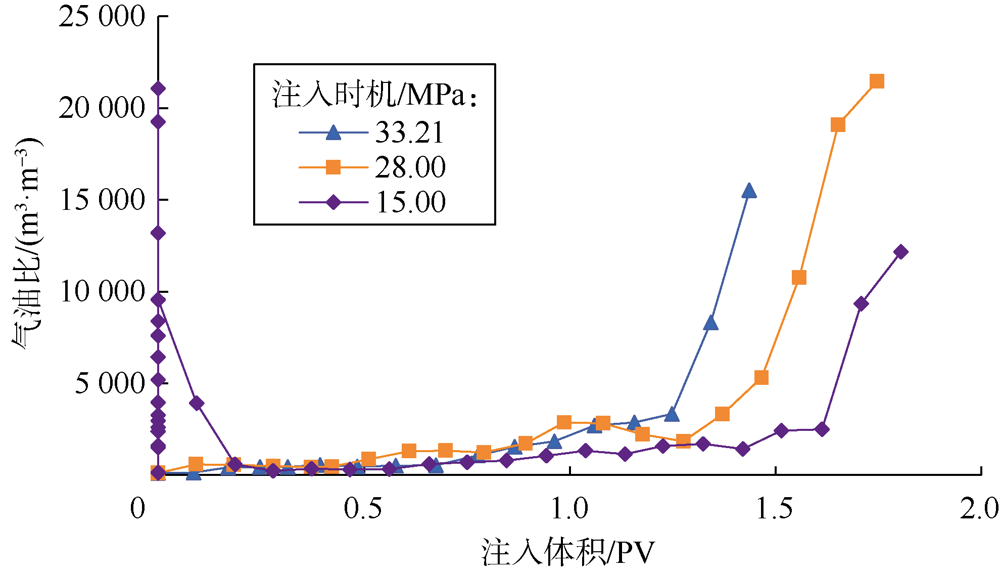

图10 气水协同驱油实验不同注入时机下注入体积与气油比关系图 |

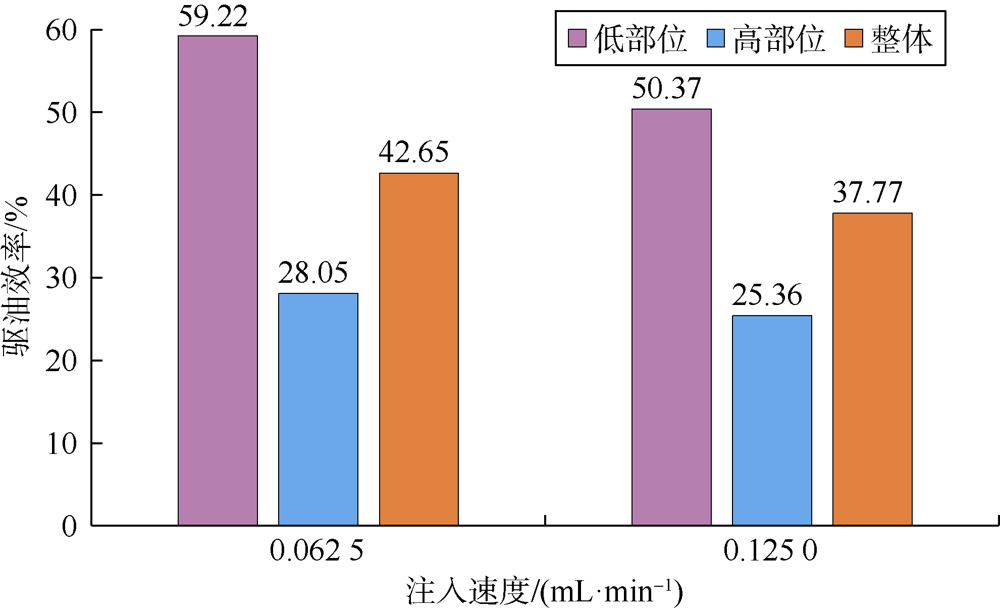

图11 气水协同驱油实验岩心不同部位驱油效率对比图 |

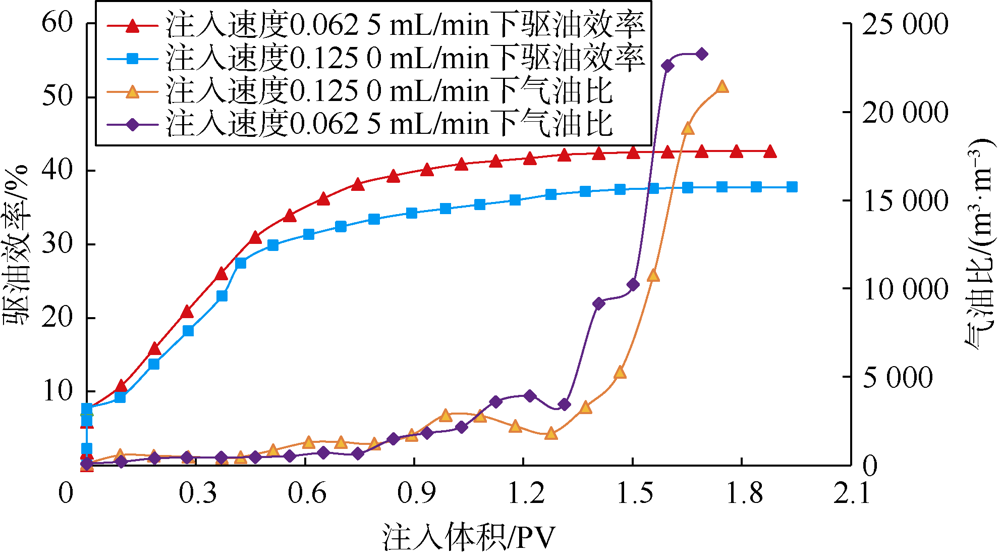

图12 气水协同驱油实验不同注入速度下注入体积与驱油效率和气油比关系 |
图13 气水协同驱油实验不同注入速度下注入体积与驱替压差和含水率关系 |
2.3 注入时机与注入速度敏感性分析

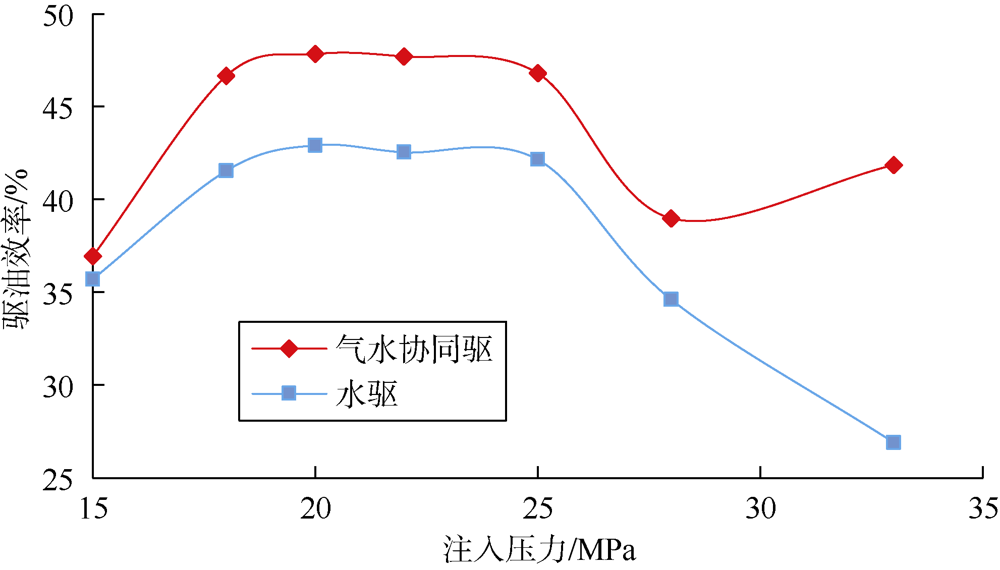

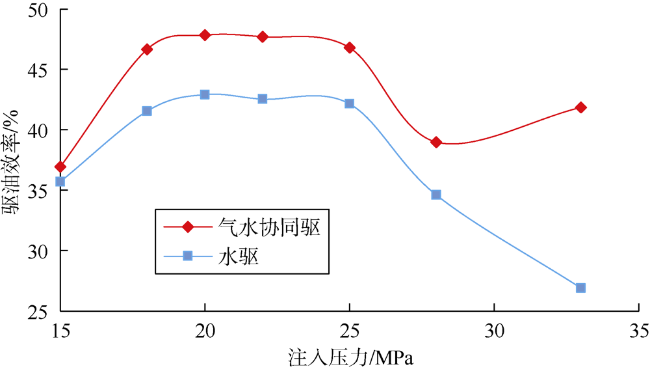

图14 水驱与气水协同驱注入时机敏感性分析结果 |

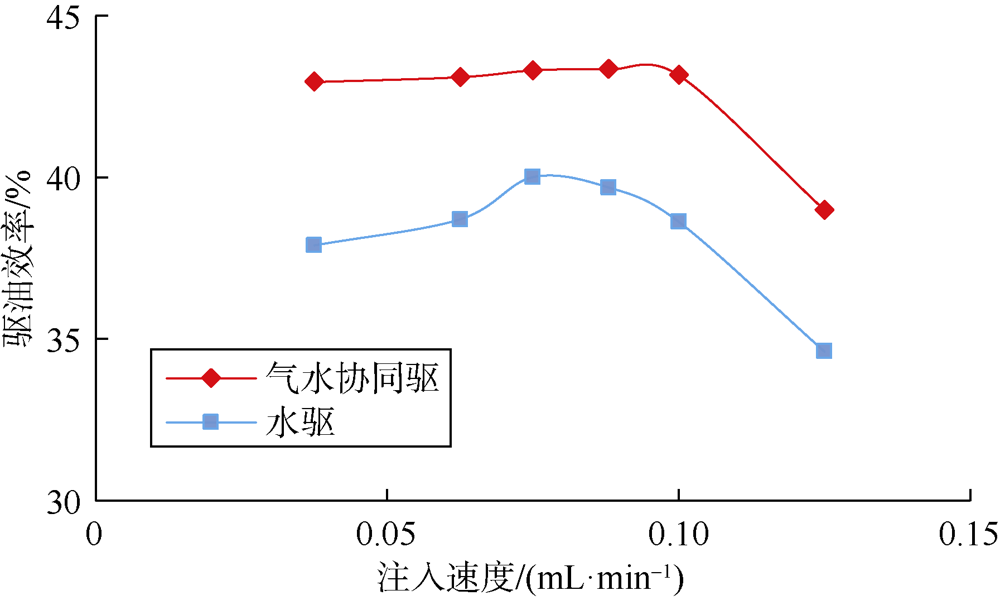

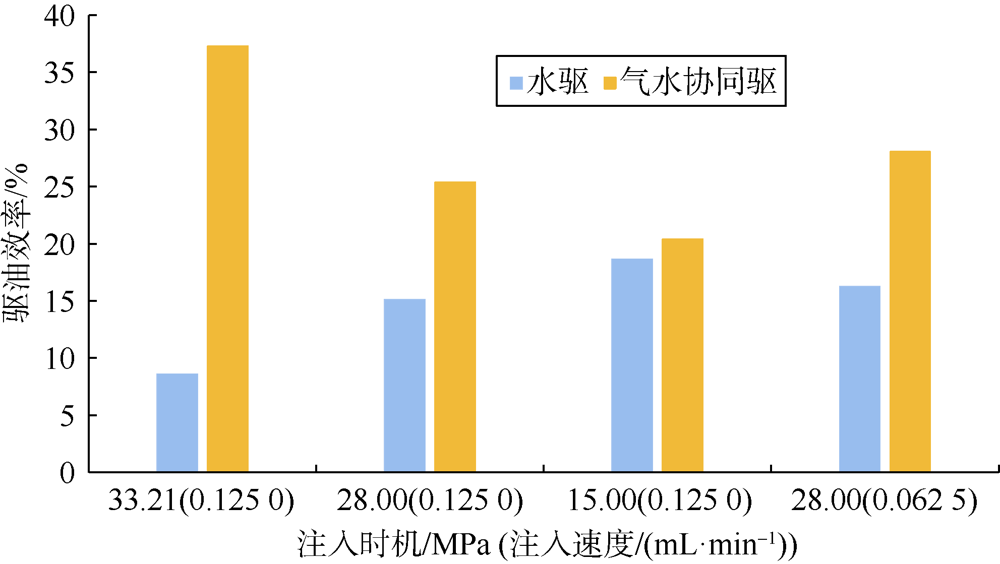

图15 水驱与气水协同驱注入速度敏感性分析结果 |

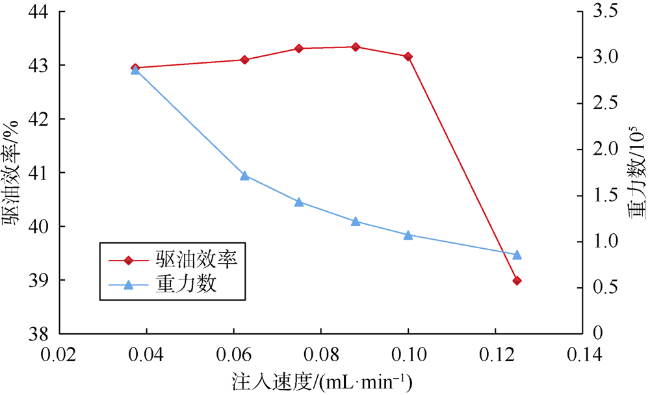

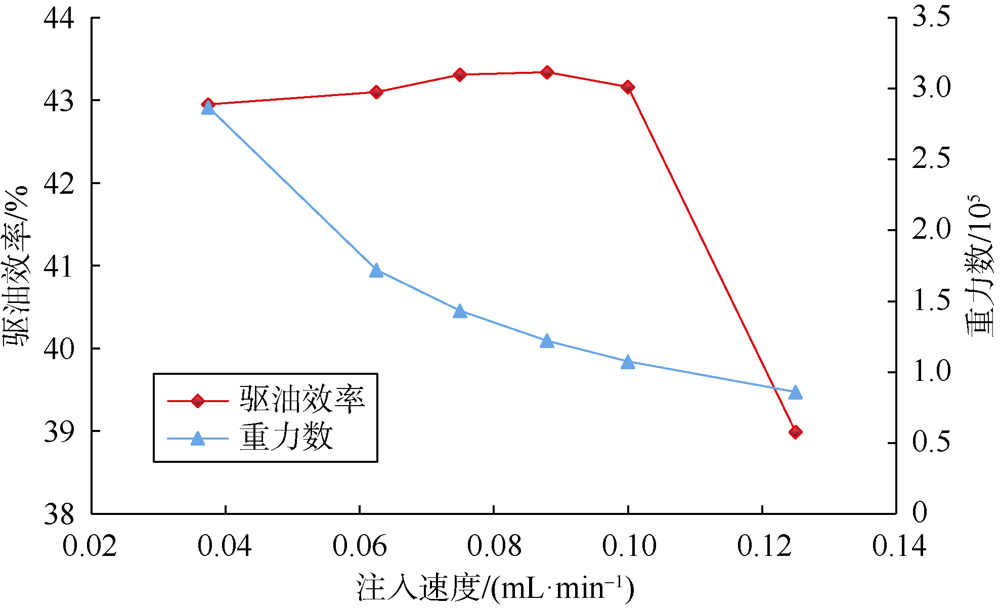

图16 气水协同驱不同注入速度下重力数与驱油效率对比 |

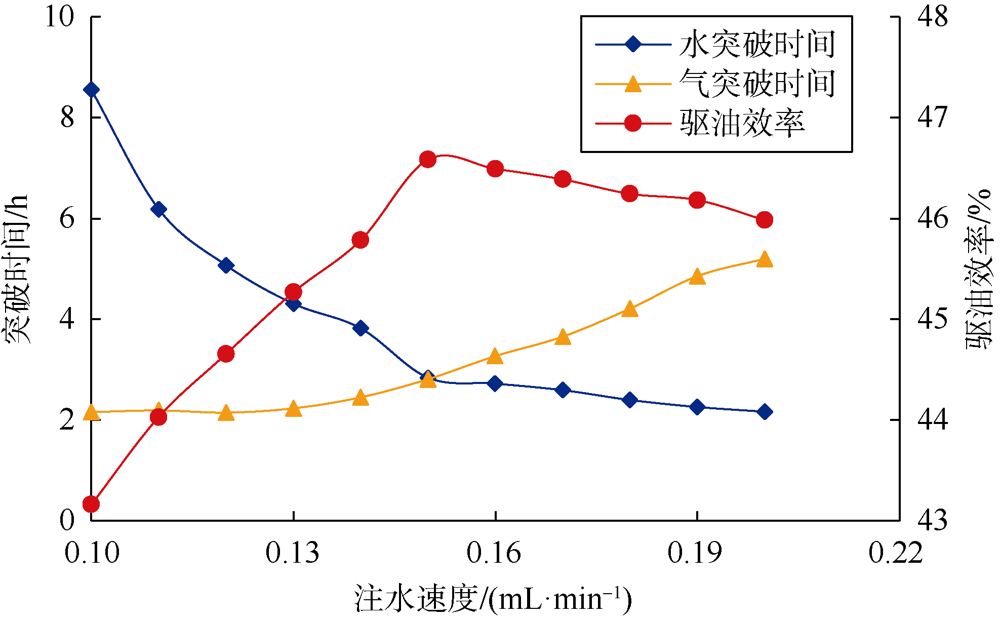

图17 气水协同驱注水速度敏感性分析结果 |

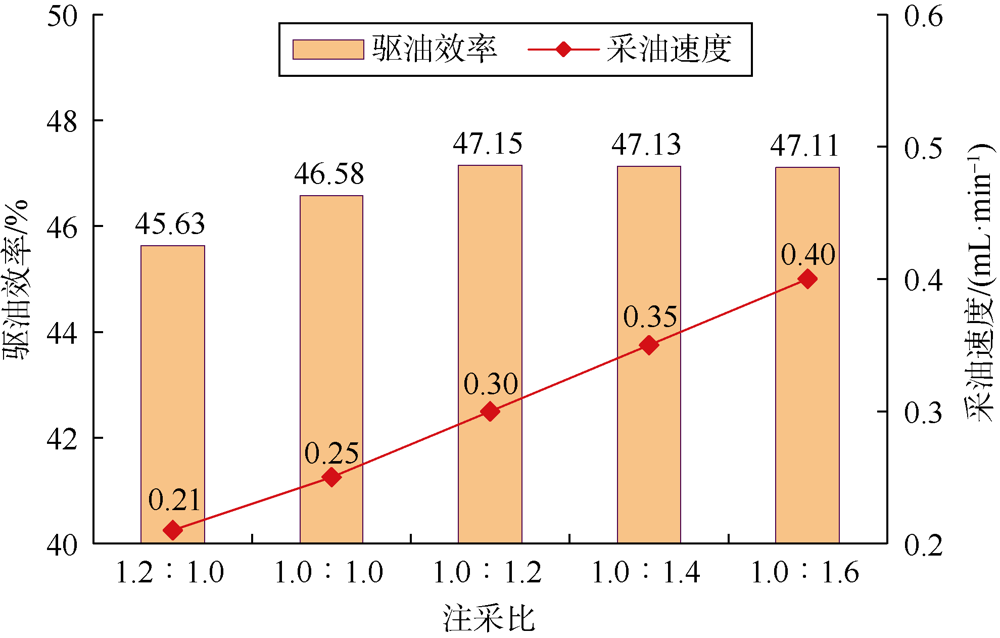

图18 气水协同驱注采比、采油速度与驱油效率关系图 |
2.4 Khasib油藏最优驱替方式

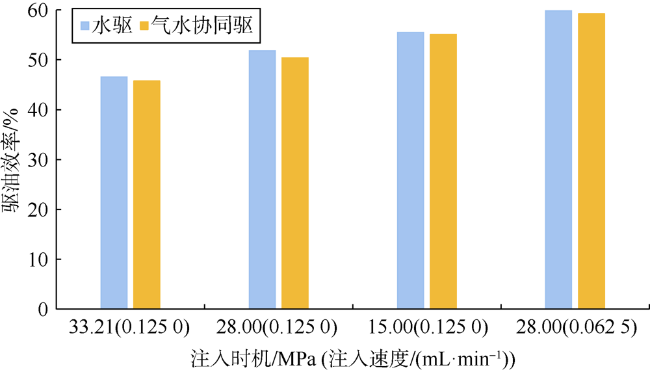

图19 低部位岩心不同驱替方式驱油效率对比 |
图20 高部位岩心不同驱替方式驱油效率对比 |
