中国碳酸盐岩油气田大规模开发始于20世纪50年代, 主要经历了以四川盆地礁滩相油气藏为重点的油气开发阶段（1950— 1975年）, 以任丘油田为代表的前第三系裂缝潜山油气藏开发阶段（1975— 1996年）, 以塔河油田为代表的岩溶带缝洞型油气藏开发阶段（1990— 2018年）和以普光、元坝和安岳特大型气田为代表的深层天然气开发阶段（2003— 2018年）, 至今已有近70年的历史。

截至2015年底, 中国累计探明碳酸盐岩石油地质储量29.34× 10⁸ t、天然气储量3.37× 10¹² m^3[5], 主要分布在塔里木、四川、渤海湾、鄂尔多斯和珠江口盆地。其中, 石油主要分布在塔里木、渤海湾和珠江口盆地; 天然气主要分布在四川、鄂尔多斯和塔里木盆地^{[6, 7, 8]}。

从分布层位看, 震旦系到三叠系均有分布, 以古生界为主。其中石油主要分布在奥陶系、前震旦系; 天然气主要分布在二叠系、三叠系、寒武系和震旦系。

中国碳酸盐岩油气藏呈现“ 成藏多样化、构造复杂化、储集层差异化” 特征。

①地质条件复杂。无论是塔里木盆地奥陶系缝洞型油藏、四川盆地礁滩相气藏, 还是渤海湾盆地前第三系潜山油气藏, 储集层主要分布在古生界, 埋藏普遍较深, 一般在5 000~7 000 m, 且都经历了多期构造运动和岩溶叠加改造, 既有古生古储油气藏（见图1）, 也有新生古储和新生新储油气藏, 地质条件极为复杂。

图1

	Figure Option ViewDownloadNew Window
	图1 塔河油田古生古储缝洞型储集层剖面图

②储集层类型多、非均质性强。中国陆上碳酸盐岩储集层油藏以灰岩为主, 气藏以白云岩为主。储集空间既有孔隙型, 也有裂缝-孔隙型和缝洞型, 储集层物性分布差异大, 非均质性极强, 物性差, 孔隙度一般在2%~6%, 基质孔隙度一般小于2%。国外碳酸盐岩油气藏以孔隙型储集层为主, 物性较好, 如中东地区碳酸盐岩储集层孔隙度多在8%~25%^[9]。

③流体类型及分布复杂多样。中国碳酸盐岩油气藏成藏期次多, 不同成藏期有不同的油气相态, 导致流体性质与分布复杂多样, 既有轻质油, 也有重质油, 既有干气藏, 也有凝析气藏, 还有高含H₂S和CO₂的酸性气藏。油气水关系也极为复杂, 塔河油田每个缝洞单元都是独立的油水系统; 龙岗飞仙关组气藏存在9个气水系统, 长兴组存在13个气水系统, 大部分井表现出“ 一井、一层、一系统” 的特征^[10]。

中国碳酸盐岩油气藏储集空间类型多, 气藏多为孔隙型介质, 油藏多为裂缝-孔隙型和岩溶缝洞型介质, 流体表现为多种流动形式, 大洞、大缝内以自由流为主, 小尺度储集空间以渗流为主, 开发特征差异大, 总体具有以下特征。

①初期产量高, 递减快。碳酸盐岩储集空间由孔、洞、缝组成, 尺度差异大。对油井而言, 开采初期大缝大洞中呈现自由流状态的油气首先被采出, 产量较高。但随着压力下降, 部分裂缝闭合, 粒间孔、晶间孔、微裂缝等小尺度储集空间内油气渗流慢, 难以有效补给, 产量快速递减。气井的生产与油井基本相似, 初期采用降压稳产方式生产, 稳产期较短, 进入保压降产阶段后, 递减较快。

②普遍存在边底水, 对产量影响大。对于裂缝-孔隙和岩溶缝洞型油藏而言, 边底水易沿裂缝快速侵入, 导致油井含水上升快, 甚至暴性水淹, 产油量下降, 采收率低。如塔河油田缝洞体多与底水直接沟通^[11], 开发过程中约20%的生产井因暴性水淹关井。同样边底水的侵入导致气井出水, 产气量快速下降, 气藏采收率降低。川东石炭系42个气藏, 产水气藏36个, 占86%, 水侵约降低采收率2%~8%^[12]; 中国碳酸盐岩气藏平均采收率为42.3%, 低于致密砂岩气藏（平均采收率约50%）, 因此控制边底水侵入是该类气藏开发的关键环节。

③油藏注水开发易水窜、采收率低。注入水易沿裂缝突进, 一方面波及体积和驱油效率下降, 另一方面注入水的分隔屏蔽作用导致剩余油分布更为复杂, 提高采收率难度更大。中国25个主要碳酸盐岩油藏原油平均采收率仅为14.4%。

中国碳酸盐岩油气藏地质条件和开发特征复杂, 与中东、北美连续性分布的孔隙型碳酸盐岩油气藏相比, 开发中主要有3个方面的特殊问题。

①储集体精细描述困难。碳酸盐岩储集体一方面受多期构造运动的改造, 储集介质类型多、成因机制复杂, 其分布规律认识难度大; 另一方面埋藏深、缝洞配置关系和充填类型多样, 平面和纵向分布差异大, 储集体识别难度大。超深层碳酸盐岩储集体地震波反射特征复杂、信噪比低、成像精度低^{[13, 14, 15, 16]}, 地球物理技术难以识别和描述储集体空间分布。

②开发指标预测难度大。裂缝-孔隙型和岩溶缝洞型油藏流体流动表现为多孔介质渗流、裂缝介质高速流、洞穴介质自由流多种类型, 是一种复杂的耦合流动, 基于多孔介质渗流理论的实验和模拟方法不能有效地描述这类复合流动特征, 难以准确预测油气田开发规律及动态指标。

③储量有效动用率及采收率低。碳酸盐岩油气藏储集体离散分布, 平面、纵向差异大, 非均质性极强, 油、气、水关系复杂, 单井产量差异大, 难以部署合理井网, 导致储量有效动用率低; 同时, 由于大尺度裂缝发育, 边底水和注入水易窜, 波及程度低, 递减快、采收率低。

针对碳酸盐岩油气藏的特殊问题, 经70年的努力, 中国在该类油气藏开发方面, 形成了系统的碳酸盐岩储集体成因机制、流体流动机理等理论体系, 研发了储集体描述、地质建模、钻完井、储集层改造、提高采收率等技术系列。

中国碳酸盐岩储集层包含孔隙型、裂缝-孔隙型和岩溶缝洞型3种类型。孔隙型储集层主要分布在四川盆地, 以礁滩相为主; 裂缝-孔隙型储集层主要分布在东部地区前第三系断陷盆地, 以古潜山为主; 岩溶缝洞型储集层主要分布在塔里木盆地和鄂尔多斯盆地, 以风化壳及不整合为主。不同类型储集层具有不同的成因机制。

2.1.1 前第三系裂缝-孔隙型潜山储集层

中国东部前第三系断陷盆地普遍发育古潜山油藏, 地层经构造运动和风化剥蚀后, 再次沉降被新生代沉积层覆盖, 其中突起的块体为古潜山。

渤海湾盆地潜山主要为古生界地层, 构造演化经历了3个阶段：印支期左行挤压造山形成褶皱; 燕山期左行剪切引张断块造山; 喜马拉雅期右行剪切拉张潜山定型。

潜山型储集层储集空间主要有3种成因：①潜山构造形成的过程中伴生大量的断层和裂缝; ②风化淋滤以及地下水作用, 扩大和连通了原有的裂缝孔隙, 同时形成大量溶蚀孔洞; ③不同层系烃源岩形成的酸性流体和喜马拉雅期热液流体对潜山内幕灰岩、白云岩地层的改造（见图2）。

图2

	Figure Option ViewDownloadNew Window
	图2 潜山内幕储集层发育模式图

2.1.2 塔里木盆地岩溶缝洞型储集层

岩溶缝洞型储集层储集空间由缝、洞、孔组成, 大洞、大缝发育。塔里木和鄂尔多斯盆地古生界岩溶缝洞型储集层发育, 其形成经历多期岩溶作用和后期埋藏改造, 主要有风化壳岩溶和断裂溶蚀岩溶2种成因类型。

风化壳型岩溶的发育受地貌单元和岩溶带控制, 垂向上可划分表层岩溶、垂向渗滤、径流溶蚀和潜流溶蚀4个带, 其中径流溶蚀带岩溶最发育^[17]; 平面上可分为岩溶台地、岩溶缓坡、岩溶斜坡和岩溶山间盆地4种二级地貌单元, 进一步可划分出峰丛洼地、溶丘洼地、丘峰洼地等8种三级地貌单元, 其中峰丛洼地和丘峰洼地岩溶最发育^[18]。

断裂溶蚀型岩溶是以断裂带为核心发生溶蚀扩大成为油气有利的储集区带, 断裂带、构造变形带与岩溶形成较好的匹配关系。按展布形态可划分为条带状、夹心饼状和平板状3种类型^[19]。

塔里木盆地两种类型的岩溶均有发育, 风化壳岩溶大面积分布, 断裂溶蚀型岩溶呈条带状分布。

2.1.3 礁滩孔隙型储集层

孔隙型碳酸盐岩储集层多为颗粒灰岩和白云岩, 主要分布在四川盆地, 储集层类型为颗粒滩和生物礁2种礁滩相。

颗粒滩和生物礁多发育在台地台缘带的高能相带, 受构造古隆起的控制, 水动力条件较强, 台缘带高地及其周缘斜坡部位有利于颗粒礁滩沉积。台内大型洼地周围发育的古高地, 也可成为颗粒滩相储集层发育有利区。如川东龙王庙组颗粒滩发育特征受海平面升降变化控制, 纵向上表现为多个薄滩体的叠置, 单滩体沉积厚度小, 下部主要为深水沉积环境中形成的深色细粒沉积物, 向上过渡为由颗粒白云岩和颗粒灰岩组成的颗粒滩^[20]。

礁滩相储集层易发生白云石化, 有利于孔隙空间的发育, 主要受3个因素控制：沉积-成岩环境控制储集层的规模与早期孔隙发育; 构造-流体耦合控制裂缝与溶蚀作用; 岩石-流体相互作用控制孔隙的保存。如四川盆地长兴组生物礁储集层下部层段属碳酸盐缓坡背景下的点礁沉积, 处于海平面长期快速上升的过程, 礁体发育规模小, 储集层厚度薄、物性差; 上部层段属缓坡型台地边缘沉积, 处于由海侵到海退的过渡期, 礁体规模较大, 储集层较厚、物性较好。成岩阶段构造裂缝几乎未被充填, 长兴组储集层的渗透性较好^[15]。

碳酸盐岩油气藏, 特别是裂缝-孔隙型和岩溶缝洞型油藏流体流动机理一直是国内外研究热点。20世纪50年代Bruce G H等建立了单重介质数学模型, 解决了多孔连续介质渗流机理的表征问题^[21]。70年代Warren等^[22]建立了双重介质数学模型, 90年代建立了离散裂缝网络模型, 解决了裂缝-孔隙型油藏流体流动机理的表征问题。双重介质模型假设储集层裂缝呈网状发育, 基岩被裂缝分隔成一个个团体, 这种储集层类型基岩孔隙度大、渗透率小, 而裂缝孔隙度小、渗透率大, 二者形成相对独立的水动力学系统, 其间存在流体交换。双重介质数学模型及离散裂缝网络为数值模拟、试井等技术奠定了理论基础。

岩溶缝洞型储集层在一个流动单元内存在大洞、大缝的自由流, 也存在小尺度储集空间的渗流, 是一种复合流动。其流动特征表现为：①洞穴及大型裂缝内自由流会存在惯性力, 为非线性流动; ②自由流与渗流界面处存在流速突变; ③洞穴与裂缝（或井）界面处, 紊流特征明显, 流动状态复杂; ④洞穴内低速运动下油、气、水重力分异快, 油、气、水之间存在明显的界面; ⑤开采过程中裂缝与孔洞可压缩性较强, 易出现裂缝闭合。

塔河油田是世界上最大的岩溶缝洞型油藏, 该类油藏的流体流动机理是一个公认的难题。中国历经10多年研究, 在大量室内物理模拟实验的基础上, 建立了孔-洞-缝复合介质数学模型^[23]。模型中, 洞穴和大型裂缝作为离散介质单独处理, 服从Navier-Stokes流体力学规律, 小尺度孔洞-裂缝-孔隙作为连续介质处理, 建立了基于三重连续介质的Darcy方程与物质守衡方程组, 通过界面方程^[24]实现自由流与渗流耦合, 两相界面方程由法向速度连续方程、法向应力连续方程、切向应力条件方程组成。

法向速度连续：

${{\left[ \mathbf{u} \right]}_{{{\Omega }_{\text{ff}}}}}\cdot \mathbf{n}={{\left[ {{\mathbf{u}}_{\text{w}}}+{{\mathbf{u}}_{\text{n}}} \right]}_{{{\Omega }_{\text{pm}}}}}\cdot \mathbf{n}\text{=}{{\left[ \mathbf{u} \right]}_{{{\Omega }_{\text{pm}}}}}\cdot \mathbf{n}$ （1）

法向应力连续：

$n\cdot {{\left[ pI-a\mu \left( \nabla {{u}_{\text{f}}}+\nabla {{u}_{\text{f}}}^{\text{T}} \right) \right]}_{{{\Omega }_{\text{ff}}}}}\cdot n=$ $\frac{1-\Phi }{2}{{\left[ {{p}_{\text{n}}} \right]}_{{{\Omega }_{\text{pm}}}}}+\frac{1+\Phi }{2}{{\left[ {{p}_{\text{w}}} \right]}_{{{\Omega }_{\text{pm}}}}}\text{ }$ （2）

切向应力条件：

${{\tau }_{i}}\cdot {{\left\{ {{u}_{l}}+b\frac{\sqrt{{{K}_{\text{r}}}\left( {{S}_{\text{w}}} \right)K}}{\alpha \left( {{S}_{\text{w}}} \right){{\mu }_{l}}}{{\left[ \mu \left( \nabla {{u}_{\text{f}}}+\nabla {{u}_{\text{f}}}^{\text{T}} \right) \right]}_{l}} \right\}}_{{{\Omega }_{\text{ff}}}}}\cdot \mathbf{n}=0$ $(i=1, 2, \cdots , d-1)$ （3）

通过对碳酸盐岩油气藏储集层描述技术的多年攻关, 中国在对碳酸盐岩储集体形态规模、孔-洞-缝配置关系、充填特征及含油气性的描述方面取得了长足的发展, 形成了地球物理识别、描述及地质建模等系列技术, 大大提高了刻画精度。

3.1.1 地球物理识别技术

围绕提高地震成像精度, 形成了岩石物理实验、绕射波分离和逆时深度偏移高精度成像、多尺度分类检测识别等技术。

①岩石物理实验方面：发展了全尺度、高精度、全自动正演物理模拟技术。碳酸盐岩储集空间既有洞, 也有孔和缝, 波场特征复杂, 该正演物理模拟装置可以实现不同类型储集介质的波场反应特征拟合, 实现室内大尺度起伏面模型的高速全自动地震采集。缝洞的最小可控尺度由1 mm降至0.1 mm, 模拟深度可达6 500 m。

②成像技术方面：通过逆时深度偏移, 缝洞体能量可增强20%, 可有效提高成像精度。绕射波分离缝洞体成像方法运算速度快, 可获得风化壳反射背景干扰下缝洞体的直接成像, 对提高小缝洞体识别精度特别有效, 识别数量可增加约20%。两种方法联合使用, 缝洞体成像精度可提高1倍。

③储集层类型识别方面：形成了多尺度分类检测技术^{[25, 26]}, 利用采用地震反射结构分析、强振幅聚类方法检测大尺度溶洞, 利用地震几何属性检测大尺度裂缝带; 同时基于古地貌控制, 建立岩相约束的统计岩石物理贝叶斯概率物性参数反演方法, 实现不同组合类型缝洞体规模、孔隙度、充填性参数的表征。

④含气性预测方面：针对礁滩相储集层, 利用目的层段地震数据体结构特征的异常值进行含气性识别^[27], 取得了很好的效果。普光气田应用含气性预测成果, 新井钻遇优质储集层的成功率达100%。

3.1.2 地质建模技术

20世纪80年代攻克了确定性建模及随机建模技术, 解决了孔隙连续型储集层的地质统计学建模问题, 大大提高了碎屑岩和孔隙型碳酸盐岩的描述精度。21世纪初发展了离散裂缝建模方法^{[28, 29]}, 裂缝-孔隙型储集层的描述问题得以解决; 针对以塔河为代表的岩溶缝洞型油藏, 进一步建立了离散缝洞建模方法^{[30, 31, 32, 33]}, 解决了岩溶缝洞型复合介质油藏地质建模问题。

岩溶缝洞型储集体尺度差异大, 大洞洞径可达数千米, 大裂缝和溶洞地球物理反射特征明显, 可以采用地球物理的方法进行识别和描述, 而小的缝洞和溶孔只有通过岩心和测井识别。缝洞体建模涉及到不同尺度和精度的问题, 为了提高建模精度, 可按照储集层空间形态类别, 将碳酸盐岩储集体划分为基质孔隙、裂缝、溶蚀孔洞、大型溶洞4种类型。同时为了便于储集体的识别和流体流动特征的描述, 制定出碳酸盐岩储集体分级分类标准^[34]（见表1）。

表1

表1

表1 碳酸盐岩储集体分级分类标准 储集体 类型 储集空间 类型 尺度界限 直径/mm 开度/mm 长度/m 溶洞型 大型溶洞 > 5 000 小型溶洞 500~5 000 溶蚀孔洞型 溶蚀孔洞 2~500 裂缝型 大尺度裂缝 > 10.0 > 68.0 中尺度裂缝 > 10.0 17.0~68.0 小尺度裂缝 0.1~10.0 0.3~17.0 基质岩块 微裂缝 < 0.1 < 0.3 基质孔隙 < 2

表1 碳酸盐岩储集体分级分类标准

离散缝洞建模是在古地貌、岩溶发育模式和断裂发育规律约束下, 分类分级建立离散分布模型：大型溶洞采用地震识别的方法, 小型溶洞采用多点地质统计学随机模拟方法, 溶蚀孔洞采用序贯高斯随机模拟方法, 大尺度裂缝采用地震识别确定性建模方法, 中尺度裂缝采用蚂蚁体追踪方法, 小尺度裂缝采用基于目标的随机模拟方法^[34]。基于同位赋值融合方法, 构建多尺度缝洞体分布模型。对缝洞体形态规模、配置关系、充填特征及储集体物性进行精细描述, 明确不同类型储集体的地质储量及其空间分布。根据地质模型布井, 钻井符合率由71.1%提高至92.7%, 大幅度提高了储量动用率。

从流体流动类型看, 碳酸盐岩油藏, 特别是岩溶缝洞型油藏是典型的复合介质流动, 原有基于连续介质和渗流理论的数值模拟方法不能有效模拟和预测这种流动特征, 影响油田开发规律预测和开发优化设计, 针对这一特点, 研发了耦合型数值模拟和试井分析技术。

3.2.1 自由流-渗流耦合型数值模拟技术

根据流动机理研究建立的数学模型, 在数模算法中将自由流与渗流耦合数学模型分为2类：①根据洞穴自由流方程建立控制方程组, 溶孔的渗流通过源汇项处理, 该方法溶洞内多相流计算精度高, 可用于缝洞组合的精细机理研究; ②根据渗流达西定律建立控制方程组, 洞穴或裂缝的自由流通过嵌入式处理^{[23, 35, 36]}, 小尺度裂缝和孔洞发育区根据其分布特征, 采用单重、双重或三重介质的分区模拟。该方法主要用于油藏尺度大规模的模拟预测。

模型求解采用有限体积方法, 对各偏微分控制方程进行数值离散, 使用改进约束压力残差预处理与代数多重网格线性方程解法相结合的算法求解。

采用岩溶缝洞型油藏数值方法进行产油量指标预测, 符合率可达85.1%^[37], 与商用连续型数值模拟方法相比, 符合率提高了近一倍。

3.2.2 缝洞型油藏试井技术

试井通过工作制度和井底压力变化测试储集层参数, Warren-Root模型^[22]很好地解决了裂缝-孔隙型碳酸盐岩储集层中的渗流问题, 但岩溶缝洞型碳酸盐岩储集层普遍发育洞穴、溶蚀孔洞与裂缝, 双重介质模型已经不能适应于此类油藏的试井解释。

针对岩溶缝洞型油藏, 开发出2种试井模型：①当储集介质存在表征单元体, 且表征单元体尺度较小时, 利用等效连续介质数值模型建立试井解释方法（三重介质模型）; ②存在大尺度溶洞介质时, 建立大尺度溶洞介质自由流和多孔介质渗流耦合流动试井模型^[1]。

三重介质模型和耦合介质模型, 除传统试井解释参数（如井筒储存系数、表皮系数、渗透率、窜流系数、弹性储容比等）之外, 最重要的是可解释溶洞尺度（见图3）以及溶洞与井相对位置、裂缝宽度、密度等参数, 可更有效评价地下缝洞储集体的物性与流动参数。

图3

	Figure Option ViewDownloadNew Window
	图3 不同洞径渗流-自由流动耦合试井曲线

针对试井测试时间短、无法预测更远处缝洞体储量问题, 形成了产量数据分析综合解释方法, 基于拟稳态阶段物质平衡时间与流量重整压力关系曲线, 按溶洞、孔洞、裂缝3类储集体分别预测单井控制储量, 可提高井控储量计算精度。

碳酸盐岩油气藏埋藏深、高温高压, 同时油气藏类型多, 特别是四川盆地多为酸性气藏, 这类气田的安全-优快钻井和效益开发是一个挑战。通过攻关, 形成了高含硫气田安全-优快钻井、超深水平井轨迹实时优化控制等技术。同时针对塔河油田老井利用的难题, 形成了侧钻小井眼钻完井技术。

3.3.1 高含硫气田安全-优快钻井技术

普光气田H₂S、CO₂含量分别为15.16%和8.64%, 钻井不仅面临喷、漏、塌、卡、斜、硬的难题, 而且面临H₂S剧毒气体泄漏的难题。针对该问题, 研发了上部非产层地层气体钻井提速技术、安全钻井井控技术、防窜防漏耐腐蚀胶乳水泥浆体系及正注反挤等固井技术^[27]。气体钻井平均机械钻速达7.49 m/h, 比常规钻井速度提高3~8倍, 单井钻井周期缩短60 d以上, 固井一次合格率100%, 气层段固井质量优良率超过85%。

3.3.2 超深水平井轨迹实时优化控制技术

元坝气田长兴组生物礁气藏埋藏超深（约7 000 m）, 优质储集层薄, 钻直井产能低, 不能满足有效开发需要。这类储集层采用水平井进行开发是最好的选择, 然而这种超深、薄层和构造起伏大的水平井钻井轨迹难以控制。针对该问题, 在配套钻具的同时, 建立碳酸盐岩岩性解释图版和储集层核磁物性分类评价标准, 形成随钻岩性快速识别技术和随钻储集层快速评价技术; 建立超深条带状小礁体气藏水平井轨迹优化调整模式, 优化调整设计轨迹, 及时进行增斜或降斜钻进^{[38, 39]}。该技术在元坝气田实钻井成功率达到100%, 储集层预测符合率近95%, 水平井储集层钻遇率超过82%, 单井产能提高2~3倍。

3.3.3 侧钻小井眼钻完井技术

塔河油田部分井由于缝洞体的规模小、底水水淹等原因, 造成生产井停产。为充分利用这部分老井, 探索出小井眼侧钻技术, 主要包括小尾管窄间隙固井工艺和小井眼定向钻井方法, 封隔地层的牵制式尾管悬挂器和非标套管解决了套管尺寸小、小尾管固井难度大、二开钻具难以配套的难题, 满足Φ 177.80 mm套管开窗侧钻钻完井和Φ 193.70 mm套管开窗侧钻钻完井需求^[40]。该技术固井整体优良率达85%, 成本降低50%~70%。

注水是最经济有效的能量补充方式。任丘油田雾迷山组油藏1975年投产, 1976年开始注水, 采用边缘底部早期注水开发的策略, 后期调整为不规则三角形井网, 注水过程中的主要问题是水窜导致的含水率急剧上升、产油量迅速下降, 后期采用降压、不稳定注水控制含水, 提高水驱油效率^[41]。

塔河岩溶缝洞型油藏2005年开始注水试验, 注水过程中, 普遍存在水窜, 导致含水快速上升, 为此研发出空间结构井网设计、变强度注水和堵水技术, 有效提高了储量控制程度、控制了水窜。

3.4.1 注采空间结构井网设计技术

井网部署是有效注水的基础, 井网的设计应适应储集体的发育和分布特征。岩溶缝洞型油藏储集体分布变化大, 采用面积井网部署, 会出现大量无产能井和低产能井, 储量控制程度低。

为解决这一问题, 将井网设计从二维平面结构发展到三维空间结构^[42]（见图4）, 建立“ 三元控制” 岩溶缝洞型油藏注采空间结构井网设计技术：①溶洞定油井, 据溶洞储量大小次序部署采油井; ②连通定水井, 参照连通性评价结果, 依据缝注洞采、低注高采、同层注采原则部署注水井; ③储量定井数, 考虑经济因素, 根据单元储量规模确定注采井数。

图4

	Figure Option ViewDownloadNew Window
	图4 空间注采结构井网

空间结构井网设计方法提高了水驱储量控制程度, 在塔河油田实施后水驱储量控制程度提高了25%, 理论计算采收率可达32%。

3.4.2 变强度注水技术

变强度注水通过改变注采强度, 扰动压力场, 消除裂缝分割屏蔽效应, 提高裂缝-孔隙型和岩溶缝洞型油藏水驱波及面积, 包括周期注水、脉冲注水、不稳定注水、异步注采等方式。

建立采收率和经济效益双目标注水优化模型, 改进随机扰动算法, 可实现实时优化注水流动方向、注水强度。塔河油田6区实施变强度注水, 吨油耗水由14.2 m³降低至7.4 m³（见图5）。

图5

	Figure Option ViewDownloadNew Window

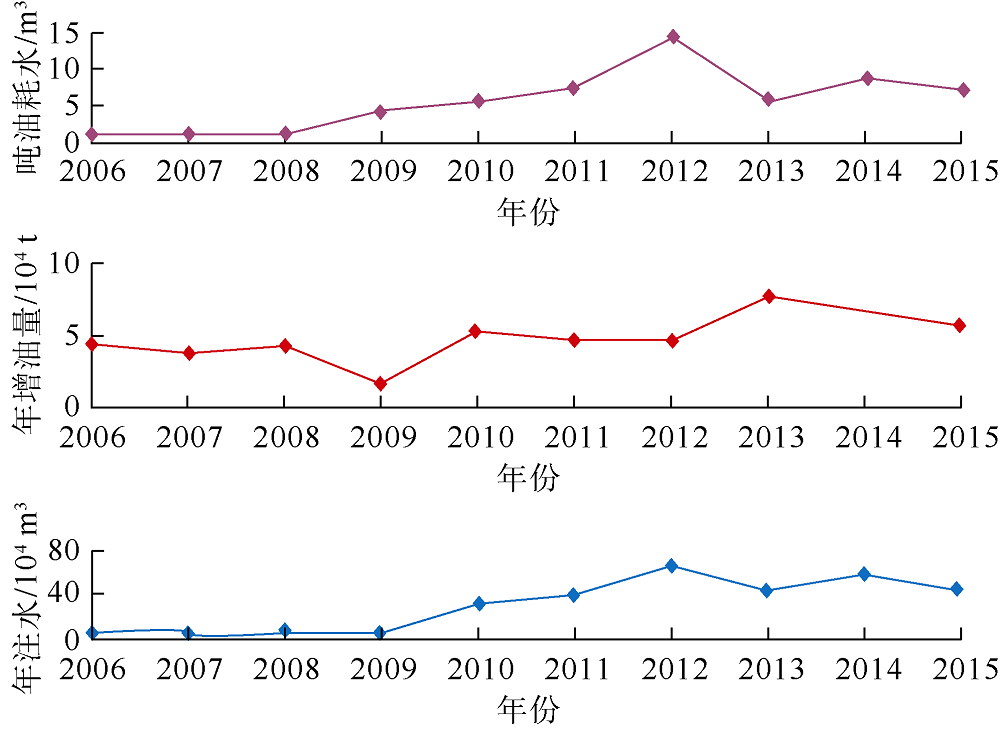

	图5 塔河6区变强度注水开发曲线

3.4.3 堵水技术

岩溶缝洞型储集层裂缝发育, 易造成水窜, 总体来看主要有边水、底水、注入水3种水窜类型, 直接影响油田生产和采收率的提高。为此研制出：①封窜底水的超低密度可固化颗粒堵水剂, 其密度介于地层水和原油之间, 不分散; ②成胶时间可控、封堵率高的硅酸盐凝胶堵水剂用于封堵大裂缝水窜; ③热稳定性好、遇水膨胀、遇油收缩的可溶性硅酸盐堵剂用于封堵较小裂缝水窜。由此形成了多段塞复合堵水工艺, 扩大注水波及效率^[43]。

任丘雁翎油田1994年10月开始采用顶部注入方式注氮气提高采收率试验, 至1999年10月终止, 累计注气4 556× 10⁴ m³, 试验未达到预期增产效果。

塔河油田2012年4月开始在TK404井注氮气吞吐试验^{[44, 45]}, 首轮注入778 m³液氮, 形成气顶, 驱替高部位的剩余油, 阶段产油2 659 t; 后期分3轮次注入氮气5 025 m³, 注水2 070 m³, 阶段产油3 685 t, 累计注氮气6 674 m³, 采油6 344 t, 提高采出程度1.23%, 取得明显的增油效果。

随后在塔河油田全面推广并开展气驱试验, 至2017年12月, 塔河油田主体区共实施注氮气井163口, 覆盖储量0.98× 10⁸ t, 累计增油93× 10⁴ t, 其中单井吞吐累计增油63.2× 10⁴ t, 气驱累计增油19.8× 10⁴ t。同时推广至外围区块, 覆盖地质储量1.11× 10⁸ t, 累计增油88.2× 10⁴ t。

碳酸盐岩储集层改造技术主要包括酸化、酸化压裂等, 经多年的积累, 针对不同类型储集层的特点, 探索出有针对性的大型酸化压裂、超深长水平段多级暂堵酸化、大规模多级注入酸化压裂改造等技术。

3.6.1 大型酸化压裂技术

塔河油田岩溶缝洞型油藏70%的井需要酸化压裂改造后投产, 针对酸化压裂中酸-岩反应速度快、酸液滤失严重、有效酸蚀缝短等难题, 研发了耐温150 ℃高黏缓蚀交联剂、生酸浓度12.5%的缓速自生酸、聚合物类就地变黏酸体系, 形成了小跨度控缝高酸压和深穿透复合酸压技术^[46], 实现了缝高40 m可控, 人工酸蚀裂缝半长超过145 m。该技术试验42井次, 有效率97.6%, 累计增油69.4× 10⁴ t, 效果显著。

3.6.2 超深长水平段多级暂堵酸化技术

元坝气田水平井采用衬管或裸眼完井, 长水平段的中后部及低渗段难以得到有效改造。为此, 研发出多级纤维暂堵酸化工艺, 在160 ℃高温条件下具有缓蚀、缓速、低摩阻、高导流、防硫化物沉淀的高温胶凝酸、高温转向酸和温控+酸控可降解有机纤维, 可实现“ 三级暂堵、交替注入” 分流酸化, 完成超深层长水平段均匀布酸改造^[39]。

3.6.3 大规模多级注入酸压改造技术

普光气田储集层厚度大、非均质性强、硫化氢含量高。研发胶凝酸多级注入+闭合裂缝酸化的工艺技术模式, 具有抗温130 ℃、抗硫、强缓释、低摩阻、强返排的特点, 采用胶凝酸体系及高效酸溶性暂堵剂, 可实现500 m井段储集层的有效改造^[27]。采用该工艺, 普光302-2井酸压改造后无阻流量达768.2× 10⁴ m³/d, 获得高产气流。
