济阳坳陷位于渤海湾盆地东南部（见图1）, 是中国东部典型的陆相断陷盆地^[1]。1961年勘探获得突破, 已经历了近60年的油气发展历程。截至2016年底, 济阳坳陷整体探井密度为0.23口/km², 探明程度为51.9%; 自下而上发现了太古界、古生界、中生界、新生界的孔店组— 沙四段下亚段（以下简称沙四下）、沙四段上亚段（以下简称沙四上）、沙河街组三段（以下简称沙三段）、沙河街组二段（以下简称沙二段）、沙河街组一段（以下简称沙一段）、东营组、馆陶组— 明化镇组等10余套含油气层系, 其中沙四上及以上主力增储层系探明程度总体达60%以上, 按照中国石化推荐的勘探程度划分标准, 已达到高— 特高勘探程度^{[2, 3]}。

图1

	Figure Option ViewDownloadNew Window

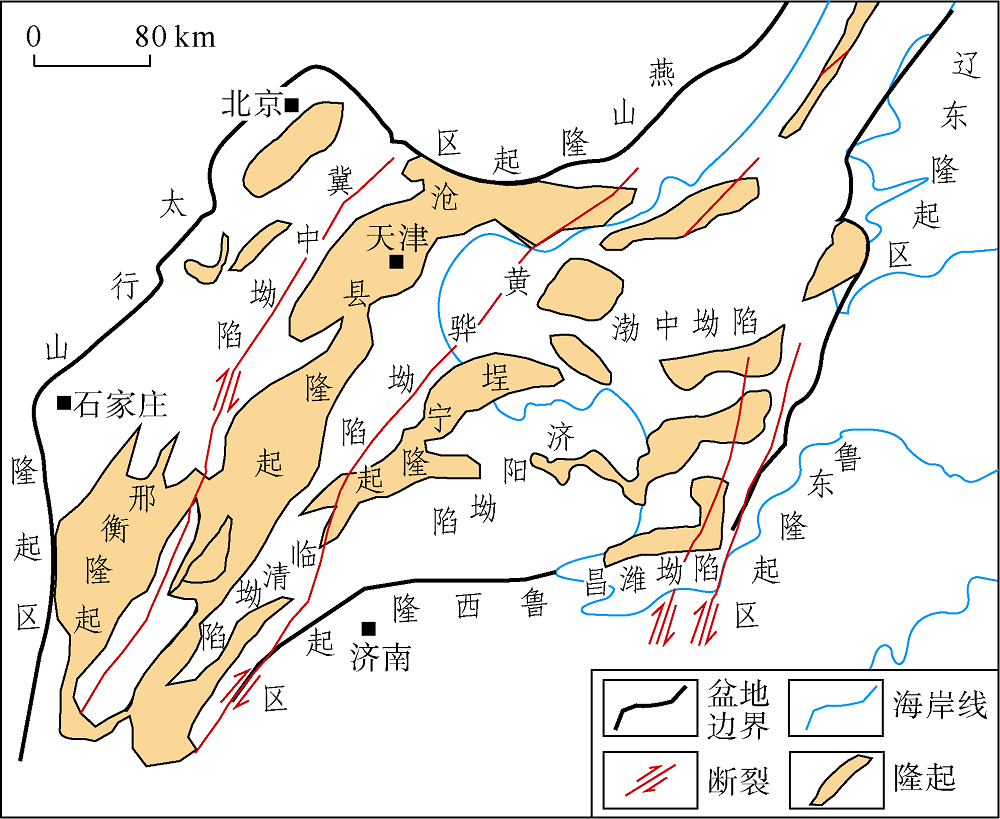

	图1 渤海湾盆地济阳坳陷构造位置图

2014年以来, 国际油价断崖式下跌, 并长期低位徘徊, 使得油气上游企业面临空前严峻的新形势。新的形势要求油气勘探工作必须注重新增石油地质储量的经济性和可动性, 实现由地质储量向可动储量的转变。济阳坳陷油气勘探进入“ 效益优先、高效勘探” 的新阶段, 精细勘探成为断陷盆地成熟探区的必然要求。剩余效益油气资源在哪里?如何优选评价高效勘探区带?这些问题已成为当前勘探工作急需解决的课题^{[3, 4, 5]}。

勘探区带是勘探生产的工作基础, 勘探区带划分的尺度原则是地质认识和勘探程度的综合反映。科学划分和优选区带是每个勘探阶段的主要任务之一。

从济阳坳陷勘探实践来看, 随着地质认识不断深入, 勘探程度不断提高, 勘探区带也是不断变化的。济阳坳陷的勘探大致经历了4个历史阶段：第1阶段（1960— 1982年）, 主要以二维地震资料及相关技术为手段, 围绕东营凹陷、沾化凹陷、车镇凹陷、惠民凹陷等4个凹陷展开以背斜构造油藏为主要目标的区域勘探; 第2阶段（1983— 1995年）, 以复式油气聚集带勘探理论为指导, 以三维地震资料及勘探技术为手段, 围绕26个二级构造带展开复式油气聚集带勘探; 第3阶段（1996— 2012年）, 以隐蔽油气藏勘探理论为指导, 以高精度三维地震资料及勘探配套技术为手段, 围绕26个二级构造岩相带, 开展以岩性、地层、复杂断块、潜山等多类型隐蔽油气藏为主要目标的区块勘探; 第4阶段（2013年以来）, 以断陷盆地富油凹陷油气藏分布有序性、差异性为指导, 以叠前时间偏移或叠前深度偏移高精度三维地震资料及重点领域勘探配套技术为支撑, 以“ 层勘探单元” 为工作基础, 开展复杂隐蔽油气藏精细勘探。

1983— 2012年, 济阳坳陷实现了连续30年年新增探明石油地质储量均过亿吨, 创立了陆相断陷盆地的勘探典范。2013年以来, 在低油价与高勘探程度叠加的新形势下, 实现了年均新增控制石油地质储量5 000× 10⁴t以上, 且均为优质可动用储量｡采用与盆地勘探发展相适应的区带划分尺度, 是科学认识盆地地质特征、评价资源潜力, 并进行科学勘探部署、实现高效勘探的前提｡

当前, 济阳坳陷成熟勘探阶段的精细勘探、效益勘探要求更精准把握成熟探区剩余资源潜力, 更准确了解低勘探程度区或层系资源潜力及制约勘探的关键问题, 要求在更精细的勘探单元、更聚焦的勘探目的层系上开展研究与部署, 如以“ 层勘探单元” 为基本工作单元的勘探综合评价研究。

勘探实践证明, 济阳坳陷作为陆相断陷盆地, 断裂构造发育, 圈闭类型多样, 储集体分布复杂, 具有多期成盆演化、多套主力烃源岩、多期油气运聚成藏、多种油藏类型、复式油气聚集的特征^[1], 是典型的陆相断陷复式油气聚集区。这种特征决定了济阳坳陷不仅在平面上, 而且在纵向不同层系之间油气成藏规律存在较大差异, 这种差异性决定了不同地区、不同层系油气富集程度, 也预示着油气勘探的方向变化。对这种差异性的把握是勘探认识的核心内容之一, 而不同勘探阶段勘探单元的变化正是地质认识与部署思路发展的集中体现^{[6, 7, 8]}。

当前探区尽管整体处于成熟勘探阶段, 但不同层系之间在勘探程度、认识程度、资源发现程度上均存在较大的勘探不均衡性。这种不均衡性既是断陷盆地石油地质特征复杂性的表现, 也是由勘探主观认识规律共同决定的。

“ 层勘探单元” 是指断陷盆地同一个构造层或构造亚层中, 具有相对统一的构造体系、沉积体系、油气运聚体系的勘探地质单元。它既是一个具有相对完整的地质特征和成藏特征、带有相对完善的地质认识和勘探技术体系的基本地质单元, 也是一个具有相对统一的勘探思路、部署方案的基本勘探工作单元。“ 层勘探单元” 既是对成熟探区平面勘探区域的进一步聚焦, 更将勘探方向明确到纵向的某一个层系, 使得勘探区域和方向更加精细化、具体化。

“ 层勘探单元” 的划分应综合考虑成藏条件、勘探程度、勘探理论技术、勘探思路、部署方案等多个因素。纵向上要细分目的层系, 平面上要细分勘探区块。勘探工作具有延续性, 勘探理论技术既继承又发展。“ 层勘探单元” 的划分, 原则上应在区块勘探单元基础上进行划分。

2.2.1 平面细分勘探区块

平面勘探单元划分尺度决定了对区带认识的精细程度。勘探单元是具有相对独立的构造体系、沉积体系和油气运聚体系的地质单元, 是可进行相对统一的勘探研究和工作部署的基本工作单元。勘探单元的划分应充分考虑构造体系、沉积体系、输导体系等要素, 此外, 还应考虑勘探程度的差异。

以埕岛地区为例, 它是一个相对独立的大型潜山披覆构造带（见图2）。西部以埕北断层为界, 北部和东部为探区边界, 南部以埕北15断层为界与桩西洼陷分隔, 是一个典型的披覆背斜构造带。其西靠埕北凹陷、东临渤中凹陷、北部为沙南洼陷、南部为桩西洼陷, 油气成藏条件优越。多年来, 作为1个复式油气聚集带开展勘探。依据构造体系、成藏体系、沉积体系、勘探程度可将埕岛地区划分为3个勘探单元：埕岛低凸起、埕岛南部断裂带、埕岛东部斜坡带（见图2）。其中, 埕岛低凸起为披覆背斜主体区, 构造相对单一, 第三系整体披覆于前古近系之上, 油源条件优越, 是埕岛地区油气最富集的区带。新近系河道砂是主力勘探对象, 勘探程度较高, 古近系、中生界、古生界、太古界也有发现, 但勘探程度均较低。埕岛东部斜坡带构造也相对简单, 但勘探目的层主要以古近系为主, 以地层、岩性油藏为主; 由于埋藏较深, 导致勘探程度较低。埕岛南部断裂带构造复杂, 断块众多, 油气资源相对丰富, 勘探目标以新近系河道砂、中生界碎屑岩潜山、古生界碳酸盐岩潜山为主。总体来看, 不同勘探单元构造体系不同、主力勘探目标沉积体系不同、油气成藏也存在差异。

图2

	Figure Option ViewDownloadNew Window

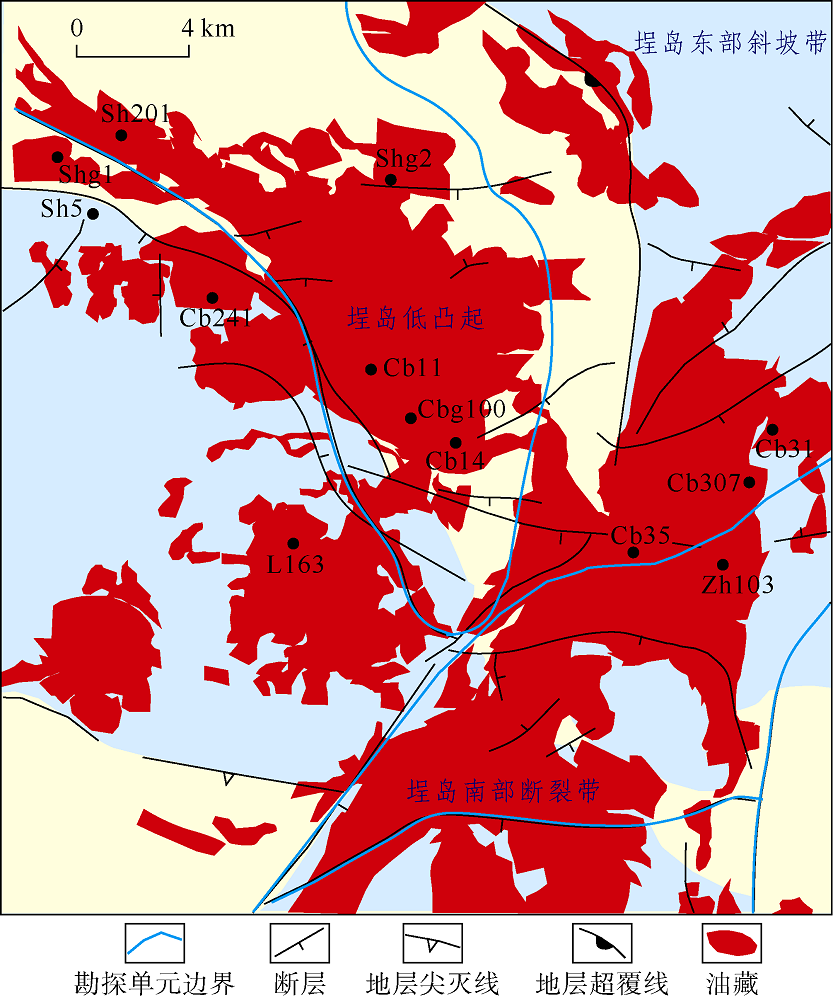

	图2 埕岛地区勘探单元划分图

当然, 对于勘探程度较低、成藏体系相对独立的外围小洼陷或凸起区, 如里则镇洼陷带、流钟洼陷带、青坨子凸起等, 可作为一个整体, 便于区域地质研究和部署。

按此办法, 可将济阳坳陷划分为72个区块勘探单元（见表1）。

表1

表1

表1 济阳坳陷不同勘探历史阶段各凹陷勘探区带对比表 凹陷/地区 构造油藏 阶段区带个数 复式聚集带-隐蔽油 气藏阶段区带个数 当前阶段区带个数 勘探单元 层勘探单元 东营凹陷 1 4 20 93 沾化凹陷 1 8 20 103 车镇凹陷 1 2 9 39 惠民凹陷 1 7 11 39 滩海地区 1 5 12 31 小计 5 26 72 305

表1 济阳坳陷不同勘探历史阶段各凹陷勘探区带对比表

2.2.2 纵向细分目的层系

不同勘探层系, 勘探程度、构造体系、沉积体系、成藏体系、勘探技术、部署思路等存在一定差异。济阳坳陷已发现的12套含油气层系可划分为拗陷期馆陶组— 明化镇组, 断陷初始期孔店组— 沙四下, 断陷鼎盛期沙四上、沙三段、沙二段, 断陷萎缩期沙一段— 东营组, 裂陷期中生界、古生界, 基底层太古界等9套主要目的层。按照勘探程度及油气发现程度划分, 新近系馆陶组— 明化镇组、古近系沙四上、沙三段、沙二段为勘探成熟层系, 沙一段— 东营组为高钻遇、低认识程度层系, 古近系孔店组— 沙四下、中生界、古生界, 太古界为低勘探程度层系：馆陶组— 明化镇组勘探程度高, 主要发育河流沉积体系, 埋藏浅, 物性好, 是效益勘探的重要方向, 油气成藏模式以箱外“ 网— 毯式” 运聚为主; 沙四上为主要生烃层系, 主要发育近源扇体及湖相沉积, 如陡坡近岸水下扇、缓坡滩坝砂岩沉积, 油气成藏模式以箱侧砂砾岩扇根封堵成藏、箱侧滩坝砂“ 三元” 控藏为主; 沙三段为断陷鼎盛期沉积, 沉积体系类型多样, 既发育长轴三角洲— 浊流沉积体系, 又发育短轴近岸扇体沉积体系, 油气成藏模式以箱内浊积岩隐蔽输导控藏模式、箱侧砂砾岩扇根封堵成藏模式等为主; 沙二段以三角洲平原— 河流沉积体系为主, 油气成藏以构造控藏模式为主; 沙一段— 东营组为断拗过渡期沉积层系, 主要发育湖相碳酸盐岩、远源三角洲沉积体系, 远离生烃层系, 储集层、圈闭控制油气藏规模与富集程度, 钻遇程度高, 但整体认识程度较低; 孔店组— 沙四下主要为咸化环境沉积, 沉积体系类型与断陷期相似, 但由于顶部盐膏层发育, 反而具有相对独立的含油气系统; 中生界主要发育陆相碎屑岩沉积体系, 局部发育火山岩, 古生界则主要发育下古生界海相沉积体系和上古生界的海陆过渡相沉积体系、太古界则主要为片麻岩潜山, 目前认为中生界、古生界、太古界主要为新生古储型含油气系统, 勘探程度低。

构造部位、沉积储集层、成藏模式的不同, 决定了不同勘探目的层系勘探部署思路、勘探技术手段的差异, 这也是造成不同层系勘探程度存在差异的原因。但不同构造部位的地层发育及展布也存在差异（见图3）。应根据勘探单元的实际情况, 确定勘探目的层系。

图3

	Figure Option ViewDownloadNew Window
	图3 埕岛及周边地区油藏模式图

2.2.3“ 层勘探单元” 划分

勘探目的层与勘探单元的合理匹配, 即为“ 层勘探单元” 。仍以埕岛地区为例, 根据勘探单元内勘探目的层系情况, 可划分出9个“ 层勘探单元” , 分别为：①埕岛低凸起新近系, ②埕岛低凸起古近系（主要为沙一段— 东营组）, ③埕岛低凸起中生界, ④埕岛低凸起古生界, ⑤埕岛低凸起太古界, ⑥埕岛东斜坡古近系（沙一段— 东营组）, ⑦埕岛南部断裂带新近系, ⑧埕岛南部断裂带中生界, ⑨埕岛南部断裂带古生界（见图4）。

图4

	Figure Option ViewDownloadNew Window

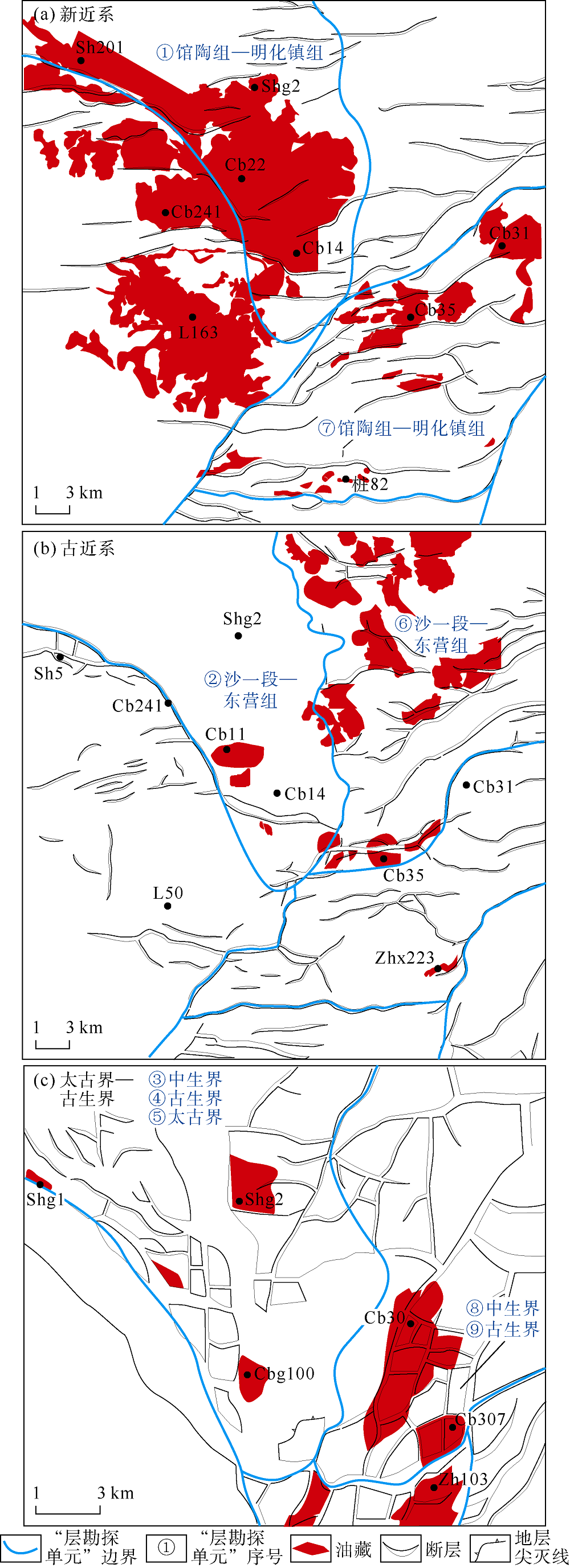

	图4 埕岛地区“ 层勘探单元” 划分示意图

按此方法, 初步将济阳坳陷72个勘探单元划分为305个“ 层勘探单元” （见表1、图5）。以“ 层勘探单元” 作为基础, 开展剩余资源评价及高效勘探方向优选, 可为勘探精细评价和管理决策提供科学依据。

图5

	Figure Option ViewDownloadNew Window

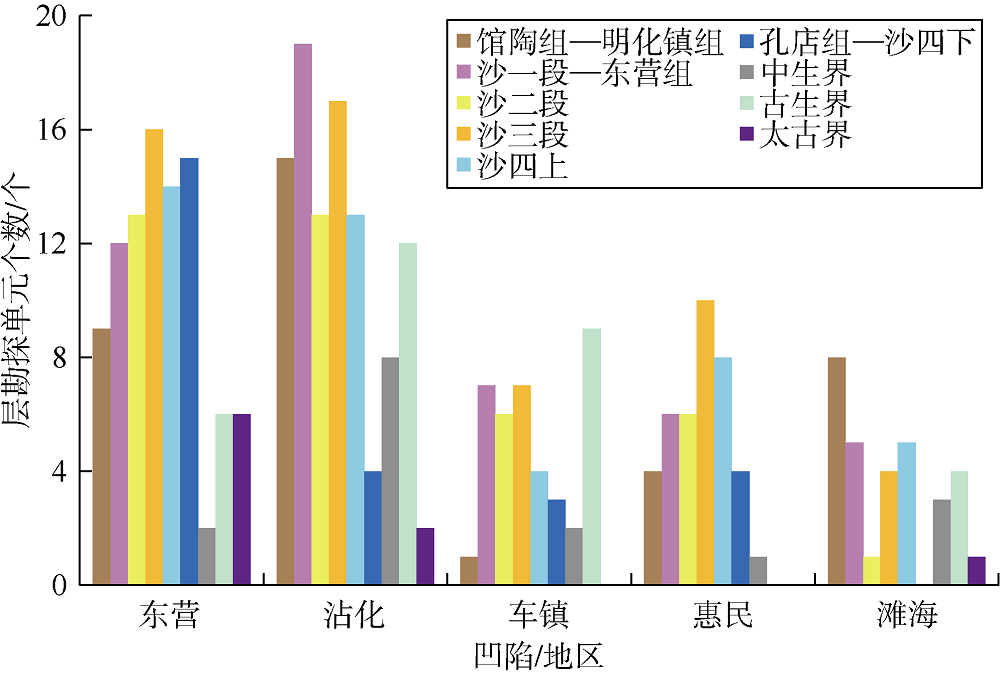

	图5 济阳坳陷不同凹陷“ 层勘探单元” 划分柱状图

由于陆相断陷盆地的复杂性, 不同含油层系在平面上的分布是不均一的。据统计, 济阳坳陷几乎没有一个区块能够涵盖所有的含油气层系。因此, “ 层勘探单元” 划分的总数不是含油气层系的数量与区块数量的简单乘积, 而要与勘探实践相结合进行合理划分。需要指出的是, “ 层勘探单元” 不是一成不变的, 是根据勘探实践变化而动态变化的：针对主力增储凹陷勘探程度相对较高的、具有多个勘探目的层系的, 不同层系间勘探程度、成藏条件存在较大差异的复式油气聚集区可细分至每一个层组, 甚至在层组内可以进一步细分至段、亚段, 如济阳坳陷沙河街组, 自下而上可划分为沙四段、沙三段、沙二段、沙一段, 而沙四段又可划分为沙四下、沙四上; 而勘探程度较低的、或者具有单一勘探目的层系或者勘探层系间差异较小的探区可根据勘探实践需要进行粗略划分, 如里则镇洼陷, 由于其勘探程度较低, 据目前的认识, 仅划分出沙四上1个“ 层勘探单元” 。从勘探发现的角度来讲, “ 层勘探单元” 相对于开发单元要粗一些, 但较勘探区带、区块要精细, 是相对适当的成熟探区勘探研究和管理决策的工作基础。

沙四上— 东营组、馆陶组— 明化镇组勘探程度、认识程度较高, 一直是济阳坳陷增储主要领域。

沙四上— 东营组是济阳坳陷主力断陷期发育的层系, 是主力烃源岩发育层系, 也是当前主力增储层系, 勘探程度高。但储量间“ 空白区” 面积仍有4 100 km², 占储量包络线内面积近一半, “ 空白区” 中有大量未上报储量的油流井, 是潜力增储区。勘探实践表明, 主力断陷期, 盆地内沉积体系、输导体系、流体压力具有连续有序分布特征, 决定了油气藏类型具有从洼陷到斜坡依次发育岩性、构造-岩性、构造、地层油气藏的有序分布特征; 不同二级层序内油气藏类型也具有类似有序性分布特征, 这种有序性有效指示了勘探“ 空白区” 的油气藏类型^{[9, 10, 11, 12]}。储量“ 空白区” 主要分布于构造转换带、沉积储集层复杂带、地层突变带, 分别发育复杂断块类、复杂岩性类、地层类为主的油气藏。经评价, 这3类“ 空白区” 中, 41个有效“ 层勘探单元” 有望为“ 十三五” 贡献储量规模2.1× 10⁸t以上。

馆陶组— 明化镇组是济阳坳陷拗陷期发育的层系, 主要发育河道砂沉积, 油藏埋藏浅、物性好, 是高效增储层系^[13]。大型披覆构造带主体勘探程度高, 当前勘探重点是披覆构造带翼部, 砂体薄、油气充满度较低, 需逐个描述砂体, 并进行含油气检测。经优选评价, 埕岛地区、桩海地区等5个“ 层勘探单元” 有望贡献储量规模1.1× 10⁸t以上。

古生界潜山、孔店组— 沙四下的勘探、认识程度相对较低, 是济阳坳陷预探突破的重要方向。

古生界潜山是济阳坳陷富集高产层系。济阳坳陷潜山具有北西向断层控带、北东向断层控山, 从南部缓坡到北部陡坡, 潜山类型有序分布的地质特征, 储集层物性基本不受深度影响。沙三下、沙四上主力烃源岩与石炭— 二叠系煤系烃源岩双源供烃^[14], 油气充注底界即为油气成藏底界, 处于油源对接窗口之上的潜山圈闭均有成藏条件。烃源岩范围与潜山分布相叠合, 运用优选评价方法, 落实埕岛潜山、垦东潜山、青城凸起潜山等11个有效“ 层勘探单元” , 预计“ 十三五” 储量规模1.5× 10⁸t以上。

孔店组— 沙四下是济阳坳陷初始断陷层系, 沉积时期气候干旱, 水体较浅, 发育3套分布广、厚度大的稳定盐膏层。盐膏层良好的封盖作用, 使孔店组— 沙四下形成相对独立的含油气系统。咸化环境烃源岩具有高效生排烃能力^{[14, 15, 16, 17, 18, 19, 20, 21, 22]}。自源油气藏是近中期重要探索方向。主探自源体系的凝析油气藏, 兼顾他源体系的构造油气藏, 评价出广利— 青南孔店组、盐家— 永安镇沙四下等9个有利“ 层勘探单元” 。
